Bagaimana Mesin Bubut CNC Mencapai Presisi ±0,005 mm untuk Suku Cadang Kustom

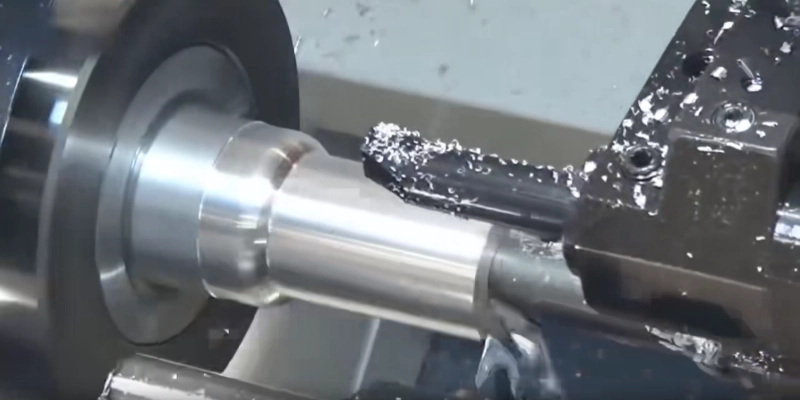

Pembubutan yang presisi tidak dapat dicapai hanya dengan mesin bubut CNC saja. Hal ini bergantung pada tinjauan gambar, stabilitas material, pemilihan pahat, urutan pemesinan, pengendalian proses, dan inspeksi dimensi yang bekerja sama. Artikel ini menjelaskan bagaimana layanan Mesin Bubut dapat mencapai toleransi putaran seketat ±0,005 mm untuk komponen mekanis khusus yang menuntut.

Ketika komponen mesin khusus memerlukan poros dan lubang agar terpasang dengan benar, alur penyegelan untuk menjaga tekanan, atau permukaan pemasangan untuk memenuhi persyaratan dimensi yang ketat, proses pemesinan harus dikontrol dari operasi pertama hingga inspeksi akhir. Untuk komponen industri, penyimpangan dimensi yang kecil dapat mempengaruhi perakitan, penyegelan, ketahanan aus, dan kinerja peralatan secara keseluruhan.

Di Hehua Machinery Technology (Kunshan) Co., Ltd., pemesinan CNC diatur berdasarkan proses lengkap ini daripada memperlakukan pembubutan sebagai operasi yang terisolasi. Perusahaan ini menyediakan pembubutan CNC bersama dengan proses penggilingan, pengeboran, pengeboran, penyadapan, reaming, dan pemesinan lainnya untuk mendukung komponen khusus yang kompleks.

Dimana ±0,005 mm Toleransi Belok Penting

Tidak setiap komponen mesin memerlukan toleransi yang sama. Untuk bagian struktur umum, toleransi yang lebih luas mungkin cukup. Namun, komponen yang melibatkan kesesuaian poros dan lubang, dudukan bantalan, alur penyegelan, sambungan berulir, atau permukaan bantalan tekanan sering kali memerlukan kontrol dimensi yang lebih ketat.

Kemampuan pembubutan CNC yang ditawarkan melalui layanan Mesin Bubut mencapai kisaran toleransi ±0,005 hingga ±0,02 mm, tergantung pada desain komponen, material, geometri, dan persyaratan pemesinan. Kisaran ini memberikan fleksibilitas bagi para insinyur untuk menentukan toleransi sesuai dengan persyaratan fungsional aktual daripada menerapkan spesifikasi ketat yang tidak perlu pada setiap dimensi.

Misalnya, poros presisi mungkin memerlukan kontrol yang ketat terhadap diameter luarnya agar cocok dengan komponen bantalan atau pasangannya. Komponen yang berhubungan dengan penyegelan mungkin memerlukan dimensi alur yang akurat untuk mempertahankan segel yang diinginkan. Pada aksesori mekanis tahan tekanan, konsistensi dimensi sangat penting karena bagian akhir harus bekerja dengan andal di bawah beban pengoperasian.

Presisi Dimulai Sebelum Pemesinan

Mencapai toleransi yang ketat dimulai dengan memahami gambar. Program CNC dapat mengikuti dimensi yang diberikan, namun desain yang tidak dipertimbangkan dengan baik masih dapat menimbulkan kesulitan pemesinan yang tidak perlu, masalah akses pahat, risiko deformasi, atau siklus produksi yang tidak efisien.

Hehua mendukung gambar CAD 2D dan format 3D umum termasuk STEP, IGS, SolidWorks, dan UG. Insinyur profesional dapat meninjau gambar dalam waktu 24 jam dan mengidentifikasi potensi risiko pemesinan sebelum produksi dimulai.

Tinjauan ini dapat mencakup dimensi kritis, tunjangan pemesinan, sistem lubang, ketebalan dinding, aksesibilitas pahat, alokasi toleransi, dan urutan produksi. Untuk produk baru, tim juga dapat memberikan optimalisasi proses DFM untuk membantu meningkatkan kemampuan manufaktur dan mengurangi biaya produksi yang dapat dihindari.

Pendekatan ini sangat berguna untuk proyek OEM di mana pelanggan hanya dapat memberikan gambar atau sampel fisik. Rekayasa balik dan standardisasi gambar juga dapat didukung untuk komponen non-standar, suku cadang peralatan lama, dan lokalisasi suku cadang impor.

Pemilihan Material Mempengaruhi Akurasi Dimensi

Strategi pemesinan yang sama tidak bisa diterapkan begitu saja pada setiap material. Logam dan plastik rekayasa yang berbeda memberikan respons yang berbeda terhadap gaya pemotongan, panas, perkakas, dan kondisi pemesinan.

Kisaran material yang tersedia meliputi besi ulet seperti QT450-10 dan QT700-2, besi cor kelabu seperti HT250 dan HT300, baja karbon, baja paduan, baja tahan karat 304 dan 316, paduan aluminium, kuningan, tembaga merah, POM, nilon, akrilik, dan plastik rekayasa lainnya.

Perilaku material mempunyai pengaruh langsung terhadap stabilitas pemesinan. Baja tahan karat, misalnya, memerlukan parameter pemotongan dan perkakas yang sesuai untuk mengatur panas dan pengerasan kerja. Aluminium memerlukan perhatian terhadap kondisi alat dan evakuasi chip. Besi tuang dan besi ulet memerlukan perkakas dan pengaturan proses yang sesuai untuk menjaga konsistensi dimensi sekaligus mengelola partikel abrasif.

Untuk batch produksi, Hehua dapat memberikan analisis spektrum material dan laporan pengujian sifat mekanik, dengan informasi material disimpan agar dapat ditelusuri. Hal ini penting bila suku cadang digunakan pada peralatan yang konsistensi materialnya merupakan bagian dari persyaratan kualitas.

Kontrol Proses CNC Lebih Dari Sekadar Pembubutan

Komponen yang diputar secara presisi mungkin memerlukan pengoperasian tambahan sebelum siap untuk dirakit. Poros mungkin memerlukan pengeboran, penyadapan, penggilingan, atau pemesinan alur pasak. Komponen katup mungkin memerlukan banyak lubang dan saluran yang berpotongan. Aksesori tahan tekanan dapat menggabungkan permukaan yang dibalik dengan fitur pemasangan yang presisi.

Oleh karena itu, kemampuan pemesinan Hehua mencakup mesin bubut CNC, pusat permesinan vertikal dan horizontal, pusat komposit turn-mill, mesin bor CNC, dan pusat keran bor.

Perusahaan dapat mengintegrasikan pembubutan, penggilingan, pengeboran, pengeboran, reaming, penyadapan, chamfering, dan penggulungan dalam alur kerja pemesinannya. Menjaga operasi ini dalam produksi yang terkendali membantu mengurangi penyimpangan dimensi yang dapat terjadi ketika suatu komponen berpindah antar beberapa pemasok.

Untuk komponen yang kompleks, hal ini sangat berguna karena hubungan antara permukaan mesin yang berbeda bisa sama pentingnya dengan toleransi diameter individu. Mempertahankan urutan pemesinan yang terkontrol membantu menjaga akurasi posisi dan mengurangi penanganan sekunder yang tidak diperlukan.

Bagaimana Inspeksi CMM Mengonfirmasi Hasilnya

Toleransi pemesinan yang ketat harus diukur, bukan sekadar diklaim. Inilah sebabnya mengapa pemeriksaan dimensi merupakan bagian penting dari produksi CNC presisi.

Hehua menggunakan inspeksi CMM bersama dengan inspeksi artikel pertama, inspeksi dalam proses reguler, dan inspeksi akhir. Dimensi utama dapat menerima inspeksi 100%, dengan laporan inspeksi dimensi lengkap diberikan bersama pengiriman bila diperlukan.

Untuk komponen yang diproduksi dengan toleransi putaran ±0,005 mm, inspeksi membantu memastikan apakah dimensi sebenarnya tetap dalam kisaran yang ditentukan. Peralatan CMM sangat berguna ketika suatu komponen berisi beberapa dimensi kritis, hubungan posisi, atau persyaratan geometris yang sulit diverifikasi secara andal hanya dengan alat ukur dasar.

Spesifikasi pemesinan juga mencakup toleransi penggilingan ±0,008 hingga ±0,03 mm, toleransi pengeboran hingga ±0,005 mm, dan toleransi pengeboran dan penyadapan ±0,02 mm. Kekasaran permukaan dapat berkisar dari Ra0,8 hingga Ra3.2 tergantung pada aplikasinya, sedangkan kerataan dapat dikontrol hingga ≤0,02 mm/100 mm.

Praktik inspeksi ini memberikan hubungan yang lebih jelas antara persyaratan gambar dan komponen yang dikirimkan.

Aplikasi untuk Komponen Berubah Presisi

Pembubutan CNC yang presisi biasanya diperlukan untuk komponen yang kesesuaian dimensinya secara langsung memengaruhi pengoperasian peralatan. Aplikasi yang umum termasuk dudukan bantalan, flensa penyegel, bushing tahan aus, braket pemasangan presisi, blok silinder, blok katup, cangkang tahan tekanan, dan aksesori mekanis lainnya.

Aplikasi yang dilayani oleh Hehua meliputi peralatan kompresor, mesin konstruksi, peralatan pneumatik, komponen otomotif, sistem hidrolik, angkutan kereta api, peralatan tenaga angin, dan mesin industri lainnya.

Untuk komponen tahan tekanan, akurasi dimensi dapat bekerja sama dengan pemilihan material, kualitas pemesinan, dan inspeksi untuk menghasilkan komponen yang sesuai untuk kondisi pengoperasian yang berat. Untuk aplikasi otomotif dan peralatan kelas atas, kualitas produksi yang konsisten juga penting ketika suku cadang yang sama harus dipasok berulang kali dalam siklus produksi yang diperpanjang.

Dari Prototipe hingga Produksi Massal

Pemesinan presisi tidak terbatas pada pekerjaan prototipe satu kali saja. Mitra permesinan CNC yang berguna harus mampu menjaga konsistensi proses ketika proyek berpindah dari pengambilan sampel ke produksi uji coba dan kemudian ke produksi massal.

Hehua mendukung pengambilan sampel cepat dalam waktu 3–7 hari untuk proyek yang dapat diterapkan dan memberikan dukungan teknik tatap muka selama proses berlangsung. Fasilitas produksinya mencakup lebih dari 10 pusat permesinan CNC dan rangkaian lengkap peralatan CNC, didukung oleh kemampuan pengecoran dan penempaan internal.

Kapasitas produksi bulanan dapat mencapai lebih dari 50.000 unit, sehingga memungkinkan alur kerja pemesinan yang sama untuk mendukung pengembangan skala kecil dan program produksi yang lebih besar. Pesanan konvensional umumnya dikirim dalam waktu 15–30 hari, sedangkan pesanan mendesak dapat menerima penjadwalan yang diprioritaskan bergantung pada kondisi produksi.

Struktur produksi ini berguna bagi pelanggan OEM yang perlu beralih dari prototipe tervalidasi ke produksi berulang yang stabil tanpa mengubah proses manufaktur atau pemasok di tengah-tengah proyek.

Pendekatan Lengkap untuk Mesin Bubut CNC Presisi

Mencapai toleransi belok ±0,005 mm adalah hasil dari pengendalian beberapa faktor secara bersamaan. Tinjauan gambar menetapkan persyaratan pemesinan, kontrol material memberikan titik awal yang stabil, peralatan dan perkakas CNC yang sesuai menjaga konsistensi proses, dan inspeksi CMM memverifikasi dimensi akhir.

Dengan kemampuan pemesinan, inspeksi, pengecoran, penempaan, perakitan, dan perawatan permukaan, Hehua Machinery Technology (Kunshan) Co., Ltd. menyediakan rute manufaktur terintegrasi bagi pelanggan yang membutuhkan suku cadang mekanis khusus.

Untuk proyek yang melibatkan poros presisi, dudukan bantalan, komponen penyekat, blok katup, aksesori tahan tekanan, atau komponen pembubutan yang memiliki toleransi dekat lainnya, layanan pembubutan dapat digabungkan dengan proses CNC pelengkap untuk memenuhi persyaratan gambar lengkap daripada memperlakukan pembubutan sebagai operasi mandiri.

Dengan menghubungkan tinjauan teknik, produksi CNC, inspeksi dimensi, dan ketertelusuran batch dalam satu alur kerja, layanan Mesin Bubut dapat memberikan solusi praktis untuk suku cadang khusus yang mengutamakan konsistensi dimensi mulai dari sampel pertama hingga produksi massal.
