Baja Tahan Karat dan Lembaran Logam Aluminium: Penjelasan Toleransi Pemotongan Laser

Saat merancang komponen logam untuk peralatan industri, penyimpangan dimensi yang kecil dapat menimbulkan masalah di kemudian hari dalam produksi. Lubang-lubang mungkin tidak sejajar dengan titik pemasangan, panel penutup mungkin meninggalkan celah yang tidak rata, dan bagian-bagian yang tampak dapat diterima secara individual mungkin tidak dapat dipasang satu sama lain selama perakitan. Masalah ini sangat penting ketika bekerja dengan baja tahan karat dan lembaran logam aluminium, karena sifat material dan geometri bagian dapat mempengaruhi hasil akhir.

Memahami faktor-faktor di balik toleransi Pemotongan Laser membantu para insinyur menyiapkan gambar yang lebih praktis, memilih bahan yang sesuai, dan menetapkan persyaratan inspeksi yang realistis sebelum produksi dimulai. Bagi pembeli OEM, pengetahuan ini juga memudahkan komunikasi ekspektasi teknis dengan mitra fabrikasi lembaran logam.

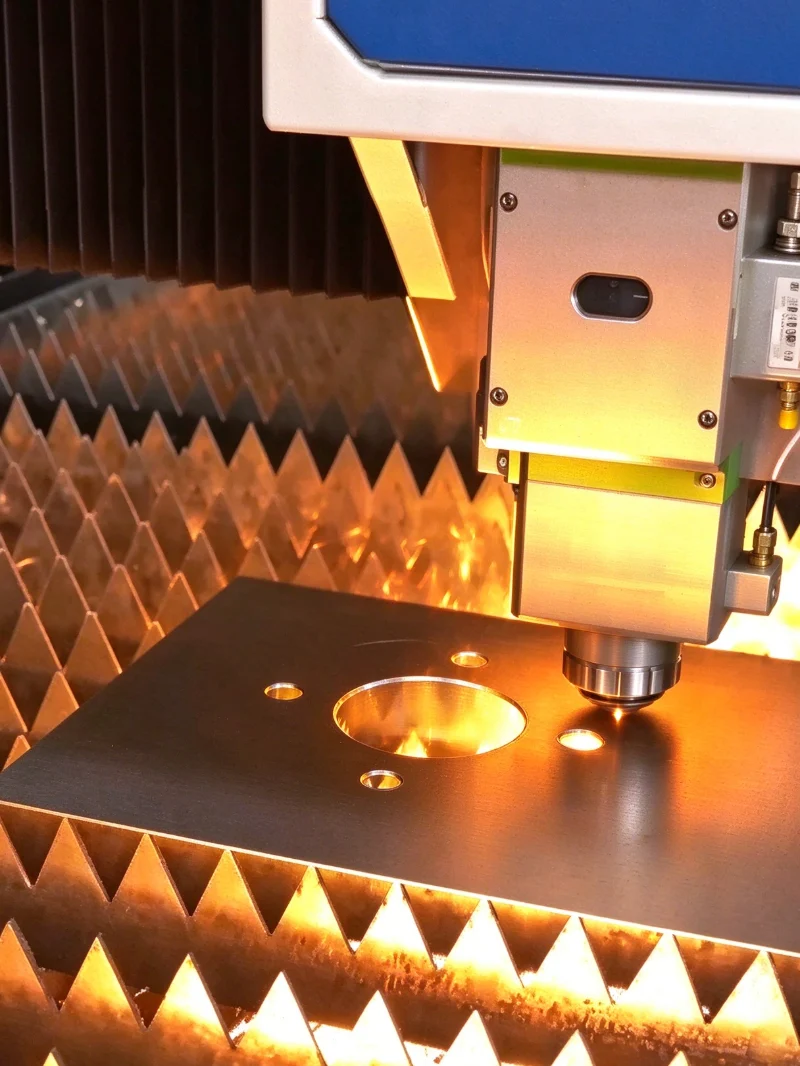

Apa Arti Toleransi Pemotongan Laser?

Toleransi pemotongan laser mengacu pada perbedaan yang diizinkan antara dimensi yang ditentukan pada gambar teknik dan dimensi sebenarnya dari bagian akhir. Ini menentukan seberapa dekat potongan tepi, lubang, slot, atau profil eksternal harus sesuai dengan desain.

Misalnya, jika gambar menentukan dimensi 100 mm dengan toleransi ±0,05 mm, maka dimensi terukur yang dapat diterima akan berkisar antara 99,95 mm hingga 100,05 mm. Sesuai atau tidaknya toleransi ini bergantung pada fungsi fitur, material, ketebalan lembaran, dan kondisi pemotongan.

Tidak semua fitur memerlukan tingkat presisi yang sama. Lubang pemasangan yang menempatkan komponen penting mungkin memerlukan kontrol yang lebih ketat dibandingkan tepi luar yang ditutupi oleh panel lain. Menerapkan toleransi ketat yang tidak perlu pada setiap dimensi dapat mempersulit pembuatan dan inspeksi tanpa meningkatkan produk akhir.

Gambar praktis harus mengidentifikasi dimensi kritis dengan jelas dan membedakannya dari dimensi umum. Hal ini memungkinkan tim teknik dan produksi memfokuskan sumber daya inspeksi pada fitur yang paling penting dalam hal kesesuaian, fungsi, dan perakitan.

Bagaimana Baja Tahan Karat dan Aluminium Mempengaruhi Akurasi Pemotongan

Baja tahan karat dan aluminium keduanya banyak digunakan dalam fabrikasi lembaran logam industri, namun sifat fisiknya menimbulkan pertimbangan pemrosesan yang berbeda.

Baja tahan karat dihargai karena ketahanan terhadap korosi, kekuatan, dan daya tahannya. Nilai seperti 304 dan 316 biasanya dipilih untuk penutup peralatan, penutup pelindung, dan komponen yang terpapar pada lingkungan pengoperasian yang menantang. Selama pemotongan laser, parameter pemotongan harus disesuaikan dengan kualitas dan ketebalan material untuk mencapai tepi yang bersih dan hasil dimensi yang konsisten.

Aluminium lebih ringan dan menawarkan ketahanan korosi dan konduktivitas termal yang berguna. Ini sering dipilih untuk rumah ringan, panel struktural, braket, dan komponen peralatan yang mengutamakan pengurangan massa. Karakteristik termal dan kondisi permukaannya mempengaruhi proses pemotongan, sehingga pengaturan yang sesuai untuk baja tahan karat tidak secara otomatis diterapkan pada aluminium.

Untuk kedua bahan tersebut, keakuratannya tidak hanya bergantung pada laser itu sendiri. Kerataan lembaran, konsistensi ketebalan, kondisi material, kecepatan potong, masukan panas, geometri komponen, dan stabilitas pengaturan produksi semuanya dapat mempengaruhi dimensi akhir.

Di Hehua Machinery Technology (Kunshan) Co., Ltd., pemilihan material dan persyaratan gambar dianggap sebagai bagian dari proses pembuatan lembaran logam yang lebih luas. Menyesuaikan metode pemotongan dengan desain material dan komponen membantu menetapkan titik awal yang lebih andal untuk pembengkokan, pengelasan, dan perakitan berikutnya.

Peran Ketebalan Lembaran dan Geometri Bagian

Ketebalan lembaran adalah salah satu faktor pertama yang harus dipertimbangkan para insinyur ketika menentukan persyaratan pemotongan laser. Kemampuan pemrosesan lembaran logam Hehua mencakup ketebalan dari 0,5 mm hingga 12 mm, termasuk baja canai dingin, baja galvanis, baja tahan karat, dan lembaran aluminium.

Namun, rentang ketebalan yang dapat diproses tidak berarti bahwa setiap bagian dalam rentang tersebut akan mencapai toleransi yang sama. Lembaran tipis lebih rentan terhadap pergerakan atau distorsi selama penanganan, sedangkan lembaran yang lebih tebal mungkin memerlukan parameter pemotongan yang berbeda untuk menjaga kualitas tepi dan konsistensi dimensi.

Geometri bagian juga penting. Komponen yang panjang dan sempit, jarak lubang yang berdekatan, slot kecil, sudut internal yang tajam, dan profil yang rumit dapat menghadirkan tantangan berbeda dari panel persegi panjang sederhana. Fitur yang diposisikan berdekatan mungkin terpengaruh oleh akumulasi panas, sedangkan bagian yang sempit bisa lebih sensitif terhadap deformasi.

Saat menyiapkan gambar, insinyur harus mempertimbangkan hubungan antara ketebalan lembaran dan ukuran fitur. Diameter lubang, lebar celah, jari-jari sudut, dan jarak antara fitur yang berdekatan harus ditinjau berdasarkan proses pembuatan yang dimaksudkan dan bukan ditentukan secara independen.

Untuk komponen yang kompleks, tinjauan teknik sebelum produksi dapat mengidentifikasi potensi masalah pemotongan dan pembentukan. Menyesuaikan posisi fitur atau geometri pada tahap desain mungkin lebih efektif daripada mencoba memperbaiki masalah dimensi setelah komponen diproduksi.

Toleransi Apa yang Dapat Dicapai oleh Pemotongan Laser?

Kemampuan toleransi dimensi pemotongan laser yang dinyatakan Hehua adalah ±0,03 hingga ±0,05 mm, bergantung pada komponen dan kondisi pemrosesan yang berlaku. Ini memberikan referensi yang berguna untuk proyek yang memerlukan kontrol dimensi dekat.

Toleransi akhir tetap harus dipastikan untuk gambar sebenarnya. Jenis material, ketebalan, ukuran komponen keseluruhan, kompleksitas kontur, lokasi fitur, dan metode inspeksi dapat memengaruhi apakah suatu persyaratan tertentu dapat diterapkan atau tidak.

Penting juga untuk membedakan toleransi pemotongan laser dari toleransi perakitan fabrikasi lengkap. Panel datar mungkin memenuhi dimensi yang ditentukan setelah pemotongan, tetapi pembengkokan, pengelasan, dan perakitan selanjutnya dapat menimbulkan variasi dimensi tambahan.

Misalnya, penutup peralatan mungkin berisi beberapa lubang pemasangan dan flensa bengkok. Posisi lubang harus sejajar dengan komponen berpasangan, sedangkan sudut flensa dan dimensi keseluruhan harus tetap sesuai dengan persyaratan perakitan. Memenuhi toleransi pemotongan saja tidak menjamin bahwa seluruh penutup akan terpasang dengan benar.

Inilah sebabnya mengapa perencanaan toleransi harus mempertimbangkan urutan produksi secara penuh. Untuk bagian-bagian yang memerlukan beberapa operasi, tinjauan gambar harus mengidentifikasi antarmuka penting dan menetapkan bagaimana setiap proses berkontribusi terhadap dimensi akhir.

Metode Inspeksi untuk Hasil Dimensi yang Andal

Inspeksi memverifikasi apakah bagian yang telah selesai memenuhi persyaratan yang ditentukan pada gambar teknik. Metode yang tepat bergantung pada ukuran komponen, kompleksitas geometrinya, dan pentingnya dimensi yang diperiksa.

Kegiatan inspeksi umum untuk bagian lembaran logam yang dipotong laser meliputi:

l Memeriksa dimensi luar dan panjang atau lebar keseluruhan terhadap gambar.

l Mengukur diameter lubang, lebar slot, dan jarak antara fitur-fitur penting.

l Memeriksa tepi potongan untuk mencari gerinda, ketidakteraturan, dan cacat yang terlihat.

l Memverifikasi ketebalan material dan memastikan bahwa material yang dipasok sesuai dengan kualitas yang ditentukan.

l Meninjau kembali dimensi kritis setelah pembengkokan atau operasi lain yang mempengaruhi perakitan akhir.

Untuk komponen yang kompleks, inspeksi mesin pengukur koordinat (CMM) dapat membantu memverifikasi beberapa dimensi terhadap gambar teknik. Inspeksi artikel pertama sangat berguna ketika memperkenalkan komponen baru atau mengubah desainnya karena memungkinkan tim mengidentifikasi masalah dimensi sebelum melanjutkan proses produksi yang lebih besar.

Proses kendali mutu lembaran logam Hehua mencakup pemeriksaan dimensi artikel pertama, pemeriksaan dalam proses, dan pemeriksaan dimensi tekukan utama. Laporan dimensi dan catatan inspeksi penampilan dapat mendukung persyaratan penerimaan pelanggan.

Rencana inspeksi harus disepakati sebelum produksi, terutama untuk suku cadang dengan toleransi ketat atau antarmuka perakitan yang menuntut. Persyaratan yang jelas mengurangi ketidakpastian tentang bagaimana dimensi akan diukur dan hasil mana yang menentukan penerimaan.

Menyambungkan Pemotongan Laser Dengan Pembengkokan dan Finishing Permukaan

Pemotongan laser seringkali hanya merupakan tahap pertama dalam memproduksi komponen lembaran logam jadi. Setelah pemotongan, komponen dapat mengalami pembengkokan, stamping, memukau, pengelasan, deburring, dan perawatan permukaan CNC sebelum perakitan akhir.

Setiap pengoperasian dapat memengaruhi dimensi atau tampilan. Pembengkokan menimbulkan pegas, yang dapat memengaruhi sudut flensa dan dimensi keseluruhan. Pengelasan dapat menyebabkan distorsi panas lokal, terutama ketika beberapa komponen digabungkan menjadi suatu wadah atau rakitan struktural. Penyelesaian permukaan juga dapat mempengaruhi penampilan, cakupan tepi, atau kesesuaian komponen yang sangat cocok.

Oleh karena itu, dimensi kritis harus dievaluasi dalam konteks bagian akhir dan bukan hanya pada tahap pemotongan. Lubang pemasangan yang terletak di dekat tikungan, misalnya, mungkin memerlukan perhatian khusus karena operasi pembengkokan dapat mempengaruhi geometri sekitarnya.

Hehua mendukung fabrikasi lembaran logam terintegrasi, termasuk pemotongan laser, pembengkokan CNC, memukau, pengelasan, perakitan, dan perawatan permukaan seperti pelapisan bubuk, penyikatan, dan anodisasi. Mengkoordinasikan operasi ini membantu menjaga persyaratan manufaktur tetap selaras selama proses produksi.

Saat meminta penawaran, pembeli harus memberikan gambar teknik terbaru, mengidentifikasi dimensi penting, menentukan bahan dan ketebalan, dan menjelaskan persyaratan penyelesaian permukaan atau perakitan. File tiga dimensi dalam format STEP atau IGES juga dapat membantu para insinyur memahami geometri kompleks dan meninjau potensi masalah manufaktur.

Mempersiapkan Gambar untuk Hasil Manufaktur yang Lebih Baik

Gambar yang jelas memberi produsen dasar praktis untuk mengevaluasi kelayakan, merencanakan produksi, dan memeriksa bagian-bagian yang sudah jadi. Sebelum merilis suatu desain, insinyur harus memeriksa apakah kualitas dan ketebalan material telah ditentukan, dimensi kritis diidentifikasi dengan jelas, dan toleransi yang diperlukan mencerminkan kebutuhan fungsional sebenarnya.

Sama pentingnya untuk mempertimbangkan bagaimana bagian tersebut akan dirakit. Antarmuka pemasangan, panel kawin, lokasi pengikat, dan posisi tikungan harus ditinjau bersama. Jika beberapa komponen membentuk satu kesatuan yang lebih besar, pemeriksaan hubungan antar komponen dapat mencegah masalah yang tidak akan terlihat jika pemeriksaan masing-masing komponen dilakukan secara terpisah.

Untuk proyek baru, produksi prototipe menawarkan kesempatan untuk memverifikasi dimensi dan kesesuaian perakitan sebelum melakukan batch yang lebih besar. Setiap perubahan yang diidentifikasi selama tahap ini dapat dimasukkan ke dalam gambar dan rencana produksi, sehingga mengurangi kemungkinan penyesuaian berulang selama produksi massal.

Hehua Machinery Technology (Kunshan) Co., Ltd. menyediakan layanan fabrikasi lembaran logam untuk mesin industri, komponen otomotif, angkutan kereta api, ruang angkasa, peralatan energi baru, dan aplikasi manufaktur kelas atas lainnya. Didukung oleh tim teknis profesional dan sistem manajemen mutu bersertifikat, perusahaan bekerja sama dengan pelanggan dalam tinjauan gambar, pembuatan komponen, inspeksi dimensi, dan persyaratan produksi terintegrasi.

Diskusikan Persyaratan Pemotongan Lembaran Logam Anda

Memilih toleransi yang tepat dimulai dengan memahami bagaimana suatu komponen akan berfungsi, dimensi mana yang penting, dan bagaimana material dan operasi manufaktur selanjutnya dapat mempengaruhi hasil akhir. Komponen baja tahan karat dan aluminium harus dievaluasi berdasarkan geometri aktual dan kondisi produksinya daripada hanya mengandalkan angka toleransi tunggal untuk setiap aplikasi.

Untuk proyek yang melibatkan penutup khusus, braket pemasangan, rumah pelindung, atau komponen lembaran logam presisi, Pemotongan Laser dapat memberikan profil awal yang diperlukan untuk proses fabrikasi yang terkoordinasi. Berbagi gambar, spesifikasi material, persyaratan ketebalan, dan dimensi kritis memungkinkan tim manufaktur menilai kelayakan dan merekomendasikan pendekatan produksi yang sesuai.

Dengan pemrosesan lembaran logam terintegrasi dan kontrol kualitas dimensi, Hehua Machinery Technology (Kunshan) Co., Ltd. mendukung pelanggan mulai dari pengembangan prototipe hingga produksi batch, membantu menyelaraskan akurasi pemotongan dengan persyaratan komponen akhir.
