Rumah > Tentang kami > Blog > Pengelasan Laser untuk Rakitan Logam Kedap Udara: Yang Dibutuhkan Produsen Rakitan logam yang dilas dapat terlihat sempurna di luar dan masih gagal dalam servis jika sambungannya tidak kedap udara. Untuk rumah kompresor, rakitan pipa bertekanan, penutup peralatan yang disegel, dan komponen penanganan fluida, integritas las bukan sekadar masalah penampilan. Hal ini secara langsung mempengaruhi kinerja kebocoran, keandalan, dan apakah rakitan yang telah selesai dapat digunakan sesuai tujuan penggunaannya. Pengelasan Laser dapat menjadi solusi yang berguna bagi produsen yang memerlukan geometri las yang terkontrol, distorsi termal yang rendah, dan hasil yang konsisten pada rakitan logam yang sesuai.
Namun, untuk mendapatkan bagian las yang kedap udara memerlukan lebih dari sekadar memilih mesin las. Desain sambungan, material, pemasangan, parameter pengelasan, stabilitas perlengkapan, pelurusan pasca pengelasan, inspeksi, dan pengujian kebocoran semuanya harus bekerja sama. Bagi pembeli OEM, proses pembuatan las sering kali sama pentingnya dengan metode pengelasan itu sendiri.
Kedap udara berarti bahwa rakitan yang telah selesai mencegah gas atau udara melewati bukaan yang tidak diinginkan pada struktur yang dilas. Ini kedengarannya mudah, namun beberapa masalah manufaktur yang umum dapat mengganggu kinerja penyegelan.
Penyebab umum meliputi:
· Porositas di dalam lasan
· Retak atau fusi yang tidak sempurna
· Penetrasi tidak memadai
· Kesesuaian sendi yang buruk
· Deformasi pengelasan yang berlebihan
· Inklusi terak
· Parameter pengelasan tidak konsisten
· Distorsi di sekitar port, penutup, atau permukaan pemasangan
· Kesenjangan kecil tercipta selama perakitan
Oleh karena itu, suatu lasan dapat lolos inspeksi visual dasar dan masih memerlukan pengujian tambahan sebelum dapat diterima sebagai komponen bertekanan atau disegel.
Bagi produsen yang memproduksi rangka kompresor, rumah yang dilas dengan tekanan, rakitan pipa, dan struktur tertutup lainnya, proses produksi harus dirancang berdasarkan persyaratan kedap udara akhir sejak awal.

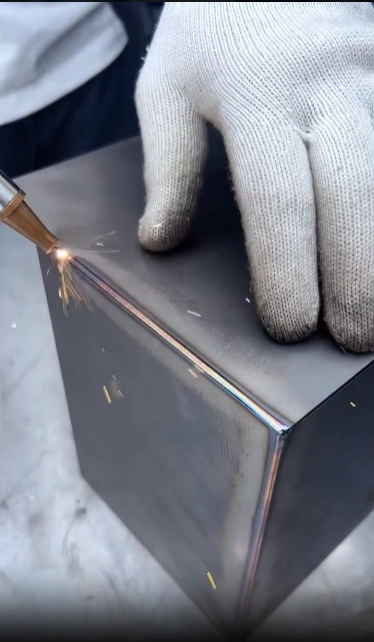

Pengelasan laser memusatkan energi ke area yang relatif kecil, memungkinkan produsen membuat pengelasan terkontrol dengan masukan panas terbatas bila aplikasi dan parameternya sesuai.
Hal ini khususnya berguna untuk rakitan lembaran logam dimana panas berlebih dapat menyebabkan lengkungan. Jika penutup, flensa, atau penutup berubah bentuk selama pengelasan, perubahan dimensi yang diakibatkannya dapat mempengaruhi permukaan perakitan atau penyegelan selanjutnya.
Untuk komponen logam presisi, pengendalian deformasi dapat mengurangi jumlah koreksi pasca pengelasan yang diperlukan.
Pengelasan laser juga dapat dipertimbangkan untuk perakitan yang mengutamakan penampilan dan konsistensi las. Proses yang stabil dapat membantu menghasilkan pengelasan berulang di sepanjang sambungan yang dirancang dengan benar, yang sangat bermanfaat ketika komponen tersegel yang sama diproduksi berulang kali.
Meskipun demikian, pengelasan laser bukanlah pengganti universal untuk metode pengelasan lainnya. Pilihan sebenarnya harus didasarkan pada material, ketebalan, geometri sambungan, aksesibilitas, volume produksi, dan kinerja pengelasan yang diperlukan.
Salah satu kesalahan paling praktis dalam rakitan tekanan las adalah memperlakukan pengelasan sebagai sesuatu yang terjadi hanya setelah bagian tersebut dirancang.
Untuk rakitan kedap udara, desain sambungan perlu mempertimbangkan bagaimana lasan akan dibentuk, diperiksa, dan diuji.
Sambungan harus memberikan akses yang cukup untuk proses pengelasan yang dipilih dengan tetap menjaga kesesuaian yang sesuai. Kesenjangan yang berlebihan dapat mempersulit pencapaian fusi yang konsisten. Penjajaran yang buruk juga dapat meningkatkan deformasi dan membuat rakitan jadi lebih sulit untuk dikembalikan ke toleransi dimensi.
Oleh karena itu peninjauan gambar merupakan tahapan penting sebelum produksi dimulai.
Di Shanghai Hehua Machinery Technology Co., Ltd. , tim teknik dapat meninjau gambar CAD 2D dan file 3D dalam format termasuk STEP, IGS, SolidWorks, dan UG. Untuk suku cadang lama, rekayasa balik dari sampel fisik juga didukung.
Hal ini memungkinkan potensi deformasi pengelasan dan risiko retak untuk dipertimbangkan sebelum produksi, bukan setelah batch selesai diproduksi.
Persyaratan pengelasan kedap udara sangat bervariasi tergantung pada materialnya.
Baja karbon, baja tahan karat, paduan aluminium, baja galvanis, besi tuang, besi ulet, dan paduan tembaga masing-masing memiliki karakteristik termal dan metalurgi yang berbeda. Oleh karena itu, proses pengelasan, kondisi pelindung, persiapan sambungan, dan parameter mungkin perlu disesuaikan dengan bahannya.
Rumah baja tahan karat, misalnya, dapat dipilih karena ketahanan terhadap korosi dan permukaan yang bersih, sedangkan rangka baja karbon sering digunakan jika kekuatan struktural merupakan persyaratan utama. Komponen aluminium menawarkan keunggulan bobot namun memerlukan kontrol yang hati-hati karena aluminium menghantarkan panas secara berbeda dari baja.
Shanghai Hehua Machinery Technology Co, Ltd mendukung pengelasan baja karbon, baja galvanis, baja tahan karat 304/316, paduan aluminium, besi cor, besi ulet, dan paduan tembaga. Pengelasan logam yang berbeda juga dapat dievaluasi untuk aplikasi yang sesuai.
Untuk proyek OEM, fleksibilitas material ini berguna karena pemasok dapat memilih proses pengelasan sesuai dengan bagian sebenarnya daripada membatasi produksi pada satu material atau metode pengelasan.
Meskipun artikel ini berfokus pada Pengelasan Laser , rakitan kedap udara sering kali memerlukan kombinasi proses manufaktur.
Tergantung pada komponennya, rute produksi lengkap mungkin mencakup:
Pengosongan → Fabrikasi Perlengkapan → Pengelasan → Pelurusan → Pemesinan CNC → Perawatan Permukaan → Inspeksi → Pengujian Kedap Udara
Urutan ini penting karena pengelasan dapat mengubah geometri suatu komponen. Permukaan flensa atau pemasangan yang dimensinya benar sebelum pengelasan mungkin memerlukan pelurusan atau pemesinan sesudahnya.
Hehua menyediakan layanan pengelasan OEM dan ODM terintegrasi yang mencakup blanking, fabrikasi perlengkapan, pengelasan, pelurusan, pemesinan CNC sekunder, dan penyelesaian permukaan. Pendekatan satu atap ini dapat membantu mempertahankan kontrol yang lebih baik terhadap kebutuhan dimensi antar tahap produksi individual.
Deformasi termal adalah salah satu perhatian utama saat membuat rakitan kedap udara.
Ketika panas terkonsentrasi secara tidak merata pada komponen logam, area yang berbeda akan mengembang dan menyusut dengan kecepatan yang berbeda. Hal ini dapat menyebabkan lengkungan, distorsi sudut, atau perubahan posisi titik pemasangan.
Untuk rakitan yang disegel, perubahan dimensi ini dapat menimbulkan masalah tambahan. Flensa yang terdistorsi dapat mempengaruhi permukaan perkawinan. Rumah yang melengkung dapat mempersulit pemesinan selanjutnya. Koreksi yang berlebihan juga dapat meningkatkan waktu produksi dan mempengaruhi konsistensi antar batch.
Kontrol deformasi praktis dimulai dengan urutan pengelasan dan desain perlengkapan. Hal ini juga dapat melibatkan pemilihan proses pengelasan yang sesuai, pengendalian masukan panas, optimalisasi desain sambungan, dan perencanaan operasi pelurusan.
Hehua menyediakan optimalisasi DFM pengelasan dan dukungan fabrikasi perlengkapan, dengan para insinyur meninjau potensi risiko deformasi selama tahap pengembangan proyek. Setelah pengelasan, pelurusan tersedia untuk mengembalikan komponen yang dapat digunakan ke dalam rentang dimensi yang diperlukan.
Perusahaan menetapkan toleransi dimensi keseluruhan sekitar ±0,1 hingga ±0,3 mm untuk komponen yang berlaku, dengan kerataan dikontrol hingga ≤0,03 mm/100 mm setelah pelurusan.
Untuk rakitan las yang berhubungan dengan tekanan, inspeksi visual saja tidak cukup.
Hehua melakukan pengujian kedap udara untuk bagian bertekanan dan dapat menyediakan pengujian kedap udara dan air sesuai dengan kebutuhan proyek. Untuk pengelasan tekanan kritis, tersedia metode inspeksi tambahan seperti pengujian partikel magnetik, pengujian ultrasonik, dan pengujian hidrostatik.
Proses pengendalian kualitas yang umum dapat mencakup:
1. Pemeriksaan material masuk
2. Inspeksi dimensi artikel pertama
3. Inspeksi proses pengelasan
4. Verifikasi pelurusan pasca pengelasan
5. Penampilan las dan pemeriksaan cacat
6. NDT bila diperlukan
7. Pengujian kedap udara atau tekanan
8. Pemeriksaan dimensi akhir
9. Penyusunan laporan inspeksi
Pendekatan ini lebih praktis bagi pembeli OEM daripada mengandalkan pemeriksaan visual akhir karena cacat dapat diidentifikasi pada berbagai tahap produksi.
Untuk suku cadang bertekanan, Hehua juga dapat memberikan laporan inspeksi dan pengujian dengan pengiriman, membantu pelanggan menjaga ketertelusuran produksi dan dokumentasi kualitas.
Rakitan kedap udara tidak selalu memerlukan pengelasan laser.
Untuk beberapa komponen struktur tebal, pengelasan MIG/MAG dapat menjadi solusi praktis. Pengelasan TIG mungkin cocok jika pengelasan terkontrol dan penampilan permukaan penting. Pengelasan titik dapat berguna untuk konfigurasi lembaran logam tertentu, sedangkan pengelasan robotik bermanfaat untuk produksi volume tinggi yang terstandarisasi.
Kemampuan pengelasan Hehua meliputi pengelasan MIG/MAG CO2, pengelasan argon TIG/GTAW, pengelasan titik, pengelasan fillet, pengelasan busur terendam, pematrian, dan pengelasan otomatis robotik.
Oleh karena itu, pemilihannya harus didasarkan pada komponen sebenarnya dan bukan asumsi bahwa satu proses pengelasan selalu lebih unggul.
Untuk housing presisi tipis, prioritasnya mungkin meminimalkan deformasi. Untuk rangka alat berat, kekuatan struktural dan produktivitas mungkin lebih penting. Untuk perakitan tekanan, integritas las dan pengujian kebocoran mungkin menjadi pertimbangan utama.
Rakitan las yang disegel mungkin memerlukan perlindungan tambahan setelah pengelasan, terutama bila rakitan tersebut akan dioperasikan di luar ruangan atau di lingkungan yang korosif.
Tergantung pada aplikasinya, pemrosesan pasca-las dapat mencakup penggilingan, pelurusan, peledakan, oksida hitam, elektroforesis, Dacromet, pelapisan bubuk, galvanisasi, anodisasi, dan pemolesan.
Penyelesaian permukaan harus direncanakan bersamaan dengan pengelasan dan bukan dianggap sebagai langkah akhir yang tidak berhubungan. Penggilingan yang berlebihan, misalnya, dapat mempengaruhi geometri area las, sedangkan persiapan permukaan yang buruk dapat menurunkan kinerja pelapisan.
Untuk peralatan luar ruangan, ketahanan terhadap korosi mungkin sama pentingnya dengan kualitas las awal. Untuk penutup yang terlihat, penggilingan dan pemolesan mungkin diperlukan untuk mencapai tampilan yang diinginkan.
Rakitan las kedap udara sering kali melibatkan beberapa tahap manufaktur, menjadikan koordinasi pemasok sebagai bagian penting dari manajemen proyek.
Shanghai Hehua Machinery Technology Co., Ltd., didirikan pada tahun 2005, mengoperasikan pabrik manufaktur seluas lebih dari 17,800 meter persegi dan mempekerjakan lebih dari 160 orang. Kemampuannya mencakup pengelasan serta pemotongan, pencetakan, permesinan CNC, pelurusan, pemolesan, dan perawatan permukaan.
Perusahaan ini bersertifikat ISO 9001, IATF 16949, dan EN 15085, sedangkan tukang lasnya telah memperoleh sertifikasi kualifikasi EN ISO 9606-1.
Untuk pelanggan OEM di luar negeri, Hehua Machinery Technology Co., Ltd. dan anak perusahaannya di Kunshan memiliki hak impor dan ekspor yang independen, mendukung proses terintegrasi mulai dari manufaktur hingga ekspor.
Hal ini sangat berguna ketika komponen akhir memerlukan lebih dari sekedar pengelasan. Daripada mengoordinasikan pemasok terpisah untuk fabrikasi, pengelasan, permesinan, penyelesaian akhir, dan inspeksi, pembeli OEM dapat bekerja dengan satu mitra manufaktur untuk perakitan lengkap.
Sebelum mengirimkan gambar untuk rakitan las kedap udara, pabrikan harus mendefinisikan beberapa poin dengan jelas:
l Bahan: Tentukan tingkat logam yang tepat dan sertifikat bahan yang diperlukan.
lKetebalan: Cantumkan ketebalan setiap bagian yang dilas, terutama bila ketebalan berbeda disambung.
l Persyaratan pengelasan: Identifikasi las kritis, las terlihat, las kontinu, dan area di mana pengelasan terputus-putus tidak dapat diterima.
l Persyaratan dimensi: Tandai permukaan pemasangan kritis, permukaan penyegelan, dan toleransi pasca pengelasan.
l Persyaratan kebocoran: Tentukan apakah udara, air, hidrostatik, atau metode pengujian lainnya diperlukan.
l Perawatan permukaan: Tentukan perlindungan atau penampilan korosi yang diperlukan setelah pengelasan.
l Volume produksi: Nyatakan persyaratan prototipe, batch kecil, atau produksi massal sehingga perlengkapan dan peralatan pengelasan yang sesuai dapat dipertimbangkan.
Detail ini memungkinkan pabrikan untuk mengembangkan rencana pengelasan dan inspeksi yang lebih andal sebelum produksi dimulai.
Untuk rakitan logam yang kedap udara, keberhasilan pengelasan bukan hanya tentang menghasilkan manik las yang kontinyu. Hal ini memerlukan desain sambungan yang tepat, pengendalian material, pemilihan proses pengelasan, manajemen deformasi, inspeksi dimensi, dan pengujian kebocoran.
Pengelasan Laser dapat menjadi pilihan efektif untuk rakitan logam presisi yang sesuai di mana masukan panas yang terkontrol, pembentukan las yang konsisten, dan pengurangan deformasi adalah hal yang penting. Namun hasil akhirnya tergantung pada keseluruhan rantai manufaktur yang melingkupi proses pengelasan.
Dengan kemampuan fabrikasi, pengelasan, pelurusan, pemesinan CNC, perawatan permukaan, NDT, dan pengujian kedap udara yang terintegrasi, Shanghai Hehua Machinery Technology Co., Ltd. dapat mendukung pelanggan OEM mulai dari tinjauan gambar hingga produksi perakitan las yang telah selesai.
Bagi produsen yang mengembangkan rumah kompresor, rakitan pipa bertekanan, penutup peralatan yang disegel, komponen mesin, atau struktur logam kedap udara lainnya, pertanyaan yang paling berguna bukanlah sekadar apakah pengelasan laser dapat membuat sambungan menjadi kedap udara. Pertanyaan yang lebih baik adalah apakah pemasok memiliki kemampuan teknik, produksi, inspeksi, dan pengujian yang diperlukan untuk secara konsisten menghasilkan perakitan yang kedap udara.
Pengelasan Laser adalah salah satu bagian dari solusi tersebut, didukung oleh proses pengelasan dan pembuatan logam lengkap yang dirancang sesuai kebutuhan komponen akhir.
