Pengelasan Laser untuk Lembaran Logam Tipis: Cara Mengurangi Deformasi Las

Lembaran logam tipis banyak digunakan pada rumah peralatan, braket, rangka, penutup, penutup, dan komponen struktur presisi. Namun, mengelas lembaran logam tipis bisa jadi menantang. Masukan panas yang berlebihan dapat menyebabkan lengkungan, distorsi, terbakar, penyimpangan dimensi, atau cacat permukaan yang terlihat. Bagi pabrikan yang bekerja dengan toleransi ketat, mengendalikan deformasi las sama pentingnya dengan mencapai kekuatan las yang memadai.

Pengelasan Laser memberikan solusi efektif untuk banyak aplikasi lembaran logam tipis karena memusatkan energi ke area pengelasan kecil dan dapat mengurangi paparan panas yang tidak perlu. Jika dikombinasikan dengan desain sambungan yang tepat, kontrol perlengkapan, parameter pengelasan, pelurusan, inspeksi, dan penyelesaian permukaan, pengelasan laser dapat membantu produsen menghasilkan rakitan lembaran logam yang lebih stabil dan konsisten.

Untuk Shanghai Hehua Machinery Technology Co., Ltd. , pengelasan adalah bagian dari proses manufaktur logam terintegrasi yang mencakup pemotongan, fabrikasi perlengkapan, pengelasan, pelurusan, pemesinan sekunder CNC, inspeksi, dan perawatan permukaan. Pendekatan ini memungkinkan deformasi pengelasan dipertimbangkan sejak awal proses pembuatan, bukan hanya dikoreksi setelah pengelasan.

Mengapa Lembaran Logam Tipis Berubah Bentuk Selama Pengelasan?

Deformasi las terutama disebabkan oleh pemanasan dan pendinginan yang tidak merata. Ketika busur las atau sinar laser memanaskan area tertentu, logam akan memuai. Saat area yang dilas mendingin dan berkontraksi, tegangan internal timbul antara zona yang dipanaskan dan material di sekitarnya. Jika tegangan ini tidak dikontrol dengan baik, lembaran dapat bengkok, terpelintir, tertekuk, atau menjauh dari dimensi yang diinginkan.

Lembaran logam tipis sangat sensitif karena ketebalan materialnya lebih sedikit untuk menahan tekanan termal. Komponen yang tampak datar sebelum pengelasan mungkin terlihat terdistorsi setelah beberapa kali pengelasan.

Faktor umum yang mempengaruhi deformasi meliputi:

· Ketebalan lembaran dan jenis bahan

· Masukan panas pengelasan

· Kecepatan pengelasan

· Konfigurasi bersama

· Panjang dan urutan pengelasan

· Desain penjepit dan perlengkapan

· Bagian geometri

· Jumlah dan lokasi pengelasan

· Persyaratan pelurusan pasca pengelasan

Oleh karena itu, memilih proses pengelasan dengan suhu rendah saja tidak cukup. Seluruh proses pengelasan perlu direkayasa berdasarkan persyaratan dimensi akhir komponen.

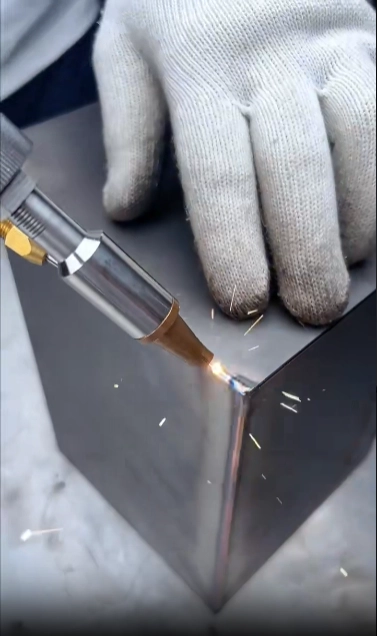

Bagaimana Pengelasan Laser Membantu Mengurangi Deformasi Lembaran Logam Tipis

Salah satu keunggulan utama Pengelasan Laser adalah sumber panasnya yang terkonsentrasi. Dibandingkan dengan proses pengelasan konvensional, laser dapat menyalurkan energi ke area yang relatif kecil, membantu membatasi ukuran zona yang terkena panas dan mengurangi paparan panas yang tidak perlu.

Untuk lembaran logam tipis, hal ini sangat berguna ketika komponen memerlukan tampilan yang bersih dan akurasi dimensi yang terkontrol.

Namun, pengelasan laser tidak secara otomatis menghilangkan deformasi. Daya yang salah, kecepatan gerak, posisi fokus, persiapan sambungan, atau urutan pengelasan masih dapat mengakibatkan distorsi termal. Kuncinya adalah mencocokkan proses pengelasan dengan ketebalan material, struktur sambungan, persyaratan beban, dan persyaratan tampilan bagian akhir.

Di Shanghai Hehua Machinery Technology Co., Ltd., proses pengelasan dipilih sesuai dengan kebutuhan aktual setiap proyek. Selain pengelasan laser, perusahaan menyediakan pengelasan MIG/MAG, TIG/GTAW, pengelasan titik, pengelasan fillet, pengelasan busur terendam, pematrian, dan pengelasan otomatis robotik. Hal ini memungkinkan metode pengelasan disesuaikan dengan ketebalan lembaran dan persyaratan struktural yang berbeda alih-alih memaksa setiap proyek melakukan proses yang sama.

1. Optimalkan Desain Pengelasan Sebelum Produksi

Salah satu cara paling efektif untuk mengendalikan deformasi adalah dengan mengatasi masalah sebelum bagian pertama dilas.

Desain pengelasan yang sesuai harus mempertimbangkan lokasi sambungan, ukuran las, panjang las, kekakuan komponen, akses obor las atau kepala laser, dan arah kontraksi termal yang diharapkan.

Hehua Machinery mendukung tinjauan gambar dan optimalisasi DFM pengelasan sebelum produksi. Perusahaan ini bekerja dengan gambar CAD 2D serta file 3D STEP, IGS, SolidWorks, dan UG. Rekayasa balik dari sampel fisik juga tersedia bagi pelanggan yang perlu mereproduksi komponen las yang sudah ada.

Selama tinjauan teknis, potensi deformasi pengelasan dan risiko retak dapat dievaluasi terlebih dahulu. Hal ini membantu mengurangi kebutuhan pengerjaan ulang ekstensif setelah produksi dimulai.

2. Gunakan Perlengkapan dan Penjepit yang Sesuai

Perlengkapan memainkan peran penting dalam menjaga posisi lembaran logam tipis selama pengelasan. Tanpa dukungan yang cukup, lembaran dapat bergerak atau berubah bentuk saat panas masuk.

Perlengkapan yang baik harus menahan komponen dengan aman sambil tetap memungkinkan proses pengelasan berjalan secara efisien. Namun, penjepitan yang berlebihan juga dapat menimbulkan tegangan sisa yang tidak diinginkan. Oleh karena itu, desain perlengkapan harus didasarkan pada geometri dan urutan pengelasan pada rakitan tertentu.

Untuk proyek OEM dan ODM khusus, Shanghai Hehua Machinery Technology Co., Ltd. dapat menyediakan fabrikasi perlengkapan sebagai bagian dari layanan manufaktur terintegrasi. Hal ini sangat berguna untuk produksi berulang dimana konsistensi perlengkapan secara langsung mempengaruhi kemampuan pengulangan las.

3. Kontrol Input Panas dan Parameter Pengelasan

Masukan panas adalah salah satu variabel terpenting dalam pengendalian deformasi. Energi yang berlebihan dapat memperbesar zona yang terkena dampak panas dan meningkatkan kontraksi termal setelah pendinginan.

Untuk lembaran logam tipis, parameter pengelasan harus disesuaikan dengan jenis dan ketebalan material. Baja karbon, baja galvanis, baja tahan karat 304/316, paduan aluminium, besi cor, besi ulet, dan paduan tembaga memiliki karakteristik termal dan pengelasan yang berbeda.

Keseimbangan yang tepat antara energi pengelasan dan kecepatan gerak sangat penting. Tujuannya bukan hanya untuk menggunakan masukan panas serendah mungkin, namun untuk mencapai penetrasi dan kekuatan las yang memadai sekaligus meminimalkan beban termal yang tidak perlu.

Untuk produksi bervolume tinggi, pengelasan robotik dapat lebih meningkatkan konsistensi dengan mempertahankan kecepatan gerak berulang, posisi obor, dan urutan pengelasan.

4. Rencanakan Urutan Pengelasan

Urutan pengelasan dapat mempunyai pengaruh besar pada bentuk akhir rakitan lembaran logam tipis.

Jika pengelasan panjang dilakukan terus menerus dalam satu arah, kontraksi yang dihasilkan dapat menarik komponen ke satu sisi. Mengganti arah pengelasan, menggunakan las terputus-putus jika diizinkan oleh desain, atau mendistribusikan las ke berbagai area dapat membantu menyeimbangkan tekanan termal.

Urutan terbaik bergantung pada geometri bagian dan persyaratan struktural. Untuk komponen presisi, seringkali lebih baik menentukan urutan pengelasan selama tahap rekayasa daripada menyesuaikannya setelah distorsi terjadi.

5. Gunakan Pelurusan Setelah Pengelasan Bila Diperlukan

Bahkan dengan parameter pengelasan yang dioptimalkan, beberapa komponen mungkin memerlukan pelurusan pasca pengelasan. Hal ini terutama berlaku untuk rangka yang dilas, alas peralatan, braket, rumah, dan rakitan lainnya dengan persyaratan dimensi yang ketat.

Hehua Machinery menyertakan pelurusan pasca-las dalam kemampuan manufakturnya. Setelah pengelasan, rakitan dapat diperiksa dan diperbaiki sebelum dipindahkan ke pemesinan sekunder CNC atau penyelesaian permukaan.

Perusahaan menetapkan toleransi dimensi keseluruhan sekitar ±0,1 hingga ±0,3 mm untuk komponen yang berlaku, dengan kerataan dikontrol hingga ≤0,03 mm/100 mm setelah pelurusan, bergantung pada persyaratan proyek.

Kombinasi pengelasan dan pelurusan terkontrol ini memberikan cara yang lebih praktis untuk mencapai persyaratan dimensi akhir dibandingkan hanya mengandalkan penyesuaian parameter pengelasan.

6. Periksa Kualitas Las dan Dimensi Akhir

Mengurangi deformasi hanyalah salah satu bagian dari kualitas pengelasan. Komponen yang dilas juga harus memenuhi persyaratan integritas las, akurasi dimensi, dan kinerja spesifik aplikasi.

Di Shanghai Hehua Machinery Technology Co., Ltd., rakitan yang dilas menjalani pemeriksaan material masuk, pemeriksaan dalam proses, pemeriksaan pelurusan pasca pengelasan, dan kontrol kualitas akhir. Lasan diperiksa untuk mengetahui masalah seperti porositas, masuknya terak, dan retak.

Untuk komponen yang berhubungan dengan tekanan, pengujian kedap udara dan kedap air dapat dilakukan. Pengujian partikel magnetik (MT), pengujian ultrasonik (UT), dan pengujian hidrostatik juga tersedia untuk pengelasan tekanan kritis.

Prosedur inspeksi ini sangat penting untuk komponen yang digunakan pada mesin industri, peralatan kompresor, mesin konstruksi, dan aplikasi lain di mana kinerja pengelasan secara langsung mempengaruhi keandalan operasional.

7. Pertimbangkan Perawatan Permukaan Setelah Pengelasan

Rakitan lembaran logam tipis seringkali membutuhkan lebih dari sekadar pengelasan. Penggilingan, pemolesan, peledakan, pelapisan bubuk, galvanisasi, anodisasi, elektroforesis, oksida hitam, dan perawatan permukaan lainnya mungkin diperlukan tergantung pada aplikasinya.

Perawatan permukaan pasca-las dapat meningkatkan ketahanan terhadap korosi dan penampilan, namun hal ini juga harus dipertimbangkan selama rencana produksi awal. Percikan las, tepian yang tajam, penguatan las yang berlebihan, dan deformasi lokal dapat mempengaruhi hasil akhir.

Hehua Machinery menyediakan perawatan pasca-pengelasan terintegrasi, memungkinkan pelanggan menggabungkan pengelasan, pelurusan, permesinan, dan penyelesaian permukaan dalam satu alur kerja manufaktur.

Aplikasi Pengelasan Logam Lembaran Tipis Presisi

Deformasi pengelasan yang terkendali sangat penting terutama untuk komponen yang perlu disesuaikan dengan bagian mesin atau rakitan lainnya.

Aplikasi yang umum meliputi:

· Rumah lembaran logam yang dilas

· Rangka kompresor dan rumah tekanan

· Pangkalan peralatan

· Braket mesin konstruksi

· Braket pemasangan yang presisi

· Rangka mesin industri

· Struktur aluminium ringan

· Penutup baja tahan karat

· Rakitan las pipa bertekanan

· Komponen peralatan semikonduktor

· Struktur peralatan energi baru

Dengan pengalaman melayani sektor otomotif, angkutan kereta api, ruang angkasa, tenaga angin, tenaga nuklir, mesin industri, peralatan semikonduktor, dan peralatan energi baru, Shanghai Hehua Machinery Technology Co., Ltd. dilengkapi untuk menangani pengembangan prototipe dan program produksi yang lebih besar.

Pendekatan Praktis untuk Mengurangi Deformasi Las

Untuk lembaran logam tipis, deformasi las harus diperlakukan sebagai masalah pengendalian proses dan bukan masalah yang dapat diperbaiki pada akhirnya.

Alur kerja praktis dimulai dengan tinjauan desain dan optimalisasi DFM, diikuti dengan pemilihan material yang sesuai, desain perlengkapan, pemilihan proses pengelasan, kontrol masukan panas, perencanaan urutan pengelasan, dan pelurusan pasca pengelasan. Inspeksi dimensi dan pengujian kualitas las kemudian memastikan apakah rakitan yang telah selesai memenuhi spesifikasi yang disyaratkan.

Pendekatan terintegrasi ini sangat berharga untuk proyek OEM dan ODM di mana pelanggan memerlukan dimensi yang dapat diulang, kualitas las yang stabil, dan pengiriman yang andal di berbagai batch produksi.

Shanghai Hehua Machinery Technology Co., Ltd. mengoperasikan pabrik seluas 17.800+ meter persegi dengan lebih dari 160 karyawan dan menyediakan layanan manufaktur dan ekspor menyeluruh. Kualitas dan kemampuan pengelasannya didukung oleh kualifikasi ISO 9001, IATF 16949, EN 15085, dan EN ISO 9606-1.

Bagi produsen yang mencari mitra pengelasan untuk komponen lembaran logam tipis, solusi yang tepat tidak hanya sekedar memilih mesin las. Itu adalah memilih proses lengkap yang mampu mengendalikan panas, deformasi, dimensi, kualitas las, dan persyaratan pasca-las.

Untuk membahas proyek lembaran logam tipis khusus, Pengelasan Laser dapat dievaluasi bersama dengan pengelasan MIG, TIG, spot, dan robotik sesuai dengan bahan, ketebalan, desain sambungan, volume produksi, dan toleransi yang diperlukan. Dengan pengelasan terintegrasi dan kemampuan manufaktur sekunder, Shanghai Hehua Machinery Technology Co., Ltd. dapat mendukung proyek mulai dari tinjauan gambar dan pengambilan sampel prototipe hingga produksi, inspeksi, perawatan permukaan, dan ekspor.
