1、Proses Pengenalan | Apa yang bisa dipecahkan oleh mesin bubut CNC?
Kebulatan/konsentrisitas tinggi: runout spindel ≤ 0,003 mm, lingkaran dalam dan luar lengkap, permukaan ujung, dan alur dalam satu penjepit, konsentrisitas ≤ 0,01 mm Profil putar kompleks: modul dua sumbu + sumbu Y XZ, mampu memutar poligon, sumbu eksentrik, dan permukaan non-lingkaran Benang presisi tinggi: encoder 0,001 °, kesalahan kumulatif benang metrik/imperial/modulus/radial pitch ≤ 0,02 mm/25 mm Penggilingan pengganti mobil keras: Pisau CBN HRC>62 bagian yang dipadamkan Ra ≤ 0,4 µm, menghemat penggilingan sekunder Skala besar tanpa awak: mesin pengumpan batang+mesin pengumpan otomatis+pengumpan, pengoperasian terus menerus 24 jam, produksi bulanan 300.000 buah
2、Kemampuan
| Barang | Spesifikasi |
|---|---|
| Diameter Ayunan Maksimum | 600 mm (Horizontal) / 500 mm (Vertikal) |
| Panjang Putaran Maksimum | 1000 mm (Horizontal) / 700 mm (Vertikal) |
| Kapasitas Pengumpan Batang | Φ5-80 mm, panjang 3m |
| Akurasi Pemesinan | IT6-IT7, Kebulatan ≤0,003 mm, Permukaan Ra≤0,4 μm |
| Kekerasan Bahan | Bahan Lembut - HRC62 (Pembubutan Keras) |
| Kapasitas Batch | 1-100.000 lembar/batch, Pergantian<15 menit |

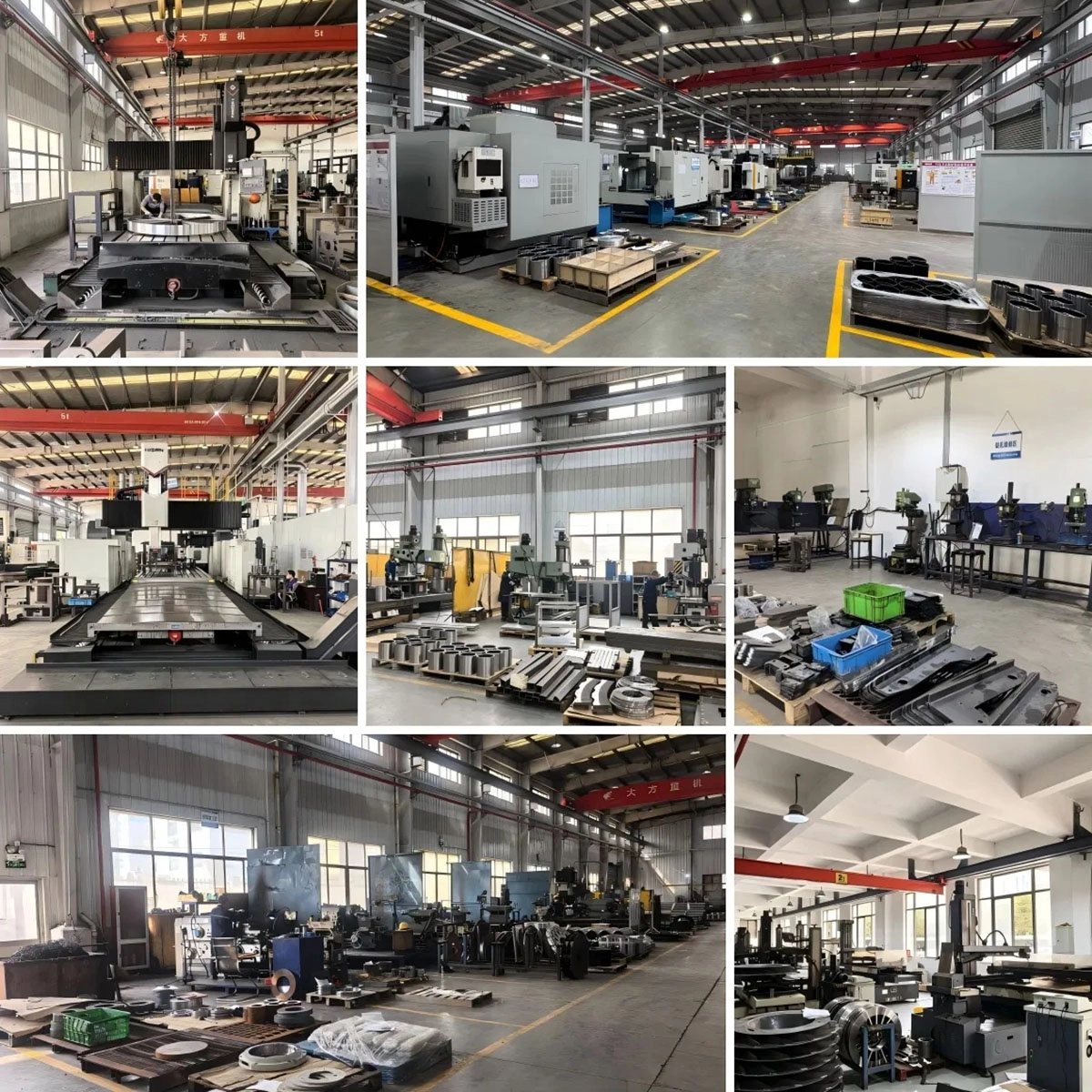

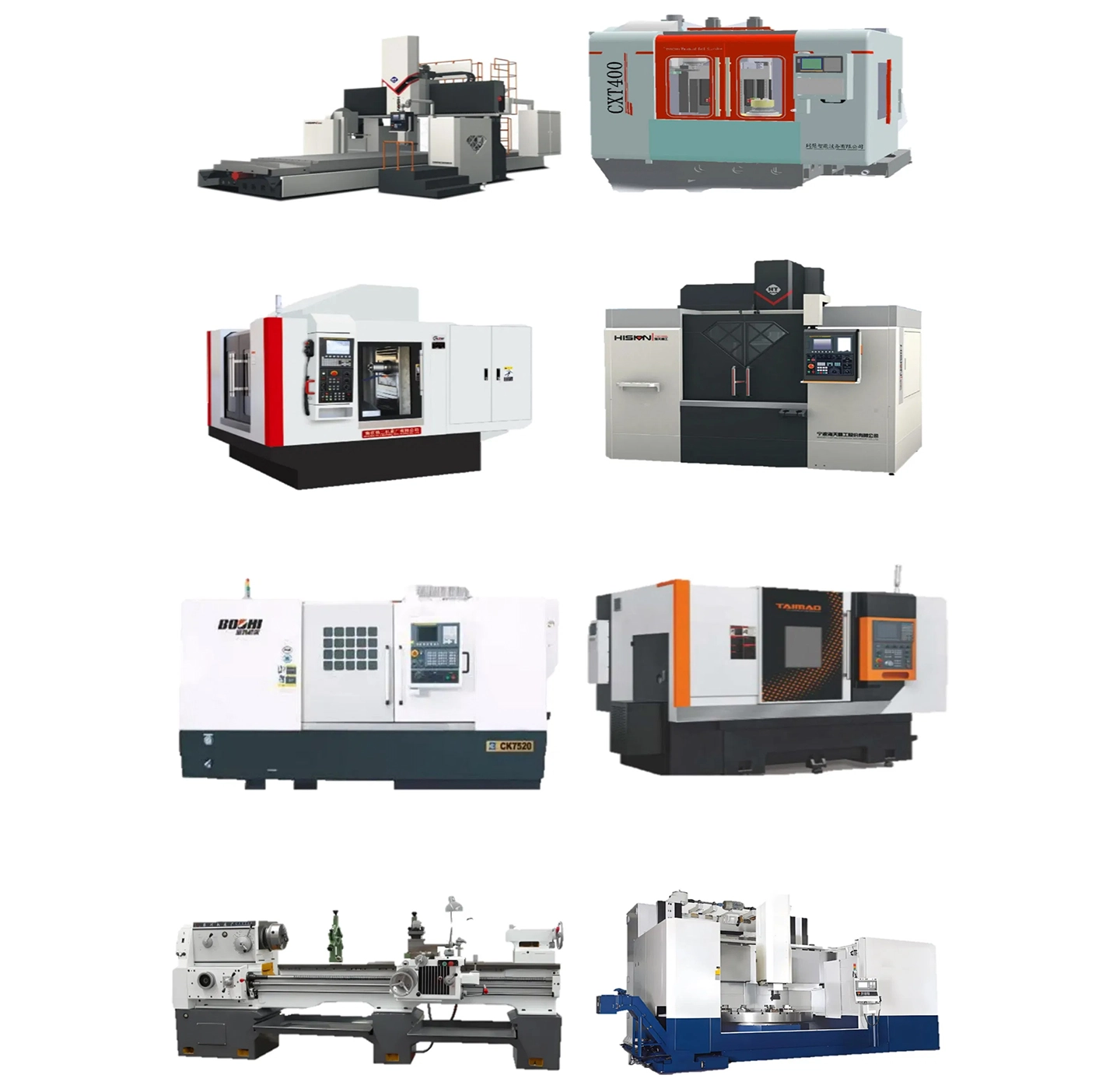

3、Peralatan Kami
Doosan PUMA 2600Y
Chuck 8 inci, sumbu Y ± 50 mm, dengan power turret 12 posisi
Komposit milling mobil, menyelesaikan milling dan pengeboran mobil sekaligus, mengurangi penjepitan sekunder
Mazak QT-200MS
Spindel ganda+turret ganda, pemrosesan depan/belakang tanpa membalik manual
Mesin material batang dengan diameter 65 mm, cocok untuk poros kecil dalam jumlah besar
Hardinge T51SP SUPER PRESISI
Kisi sumbu X 0,1 µm, dengan runout spindel 0,001 mm
Mengkhususkan diri dalam pembubutan dudukan bantalan dan selongsong spindel yang sangat presisi
Bintang SB-20R
Mesin berjalan tipe Swiss, linkage 7 sumbu, poros ramping dalam Φ 20 mm
Pembubutan, penggilingan, pengeboran samping, dan penyadapan lengkap dalam satu operasi penjepitan, dengan perbandingan panjang dan diameter 20:1
4、Studi Kasus Pembubutan CNC | Pembalikan Kasus
Bahan: 42CrMo4 dipadamkan dan ditempa HB 280
Ukuran: Φ 35 × 220 mm, koaksialitas 0,01 mm
Fitur: Lingkaran luar+alur perkakas+benang M24 × 1,5+posisi datar
Solusi: PUMA 2600Y satu kali penggilingan, pisau CBN berputar keras
Hasil: Kebulatan 0,003 mm, kesalahan ulir kumulatif 0,015 mm, produksi bulanan 50.000 lembar
Bahan: aluminium 7075-T6
Ukuran: Φ 80 × 60 mm, tebal dinding 1,2 mm
Kesulitan: Deformasi dinding tipis, toleransi lubang dalam H7
Solusi: spindel ganda QT-200MS, gaya penjepitan rendah+ chuck vakum
Hasil: Kebulatan lubang bagian dalam 0,005 mm, kumpulan 100.000 lembar tanpa deformasi
Bahan: baja tahan karat 316LVM
Ukuran: Φ 4 × 50 mm, perbandingan panjang dan diameter 12:1
Solusi: Mesin berjalan Star SB-20R, penggilingan balik 7 sumbu+lubang melintang pengeboran samping
Hasil: Permukaan Ra ≤ 0,2 µm, tidak perlu pemolesan, kemasan langsung dipasivasi
5、 Alat Pemotong dan Otomatisasi
Sandvik CoroTurn Dudukan alat pendingin bertekanan tinggi HP, pemecah chip yang andal, panjang chip besi<30 mm
Pisau berlian keramik/PCBN/CVD, mobil keras HRC62, pengganti gerinda eksternal
Mesin pengumpan batang otomatis+pengumpan+pengukuran online, operasi tak berawak 24 jam
Penandaan laser kode QR: nomor komponen+nomor tungku bahan untuk setiap batch, pindai kode untuk ketertelusuran

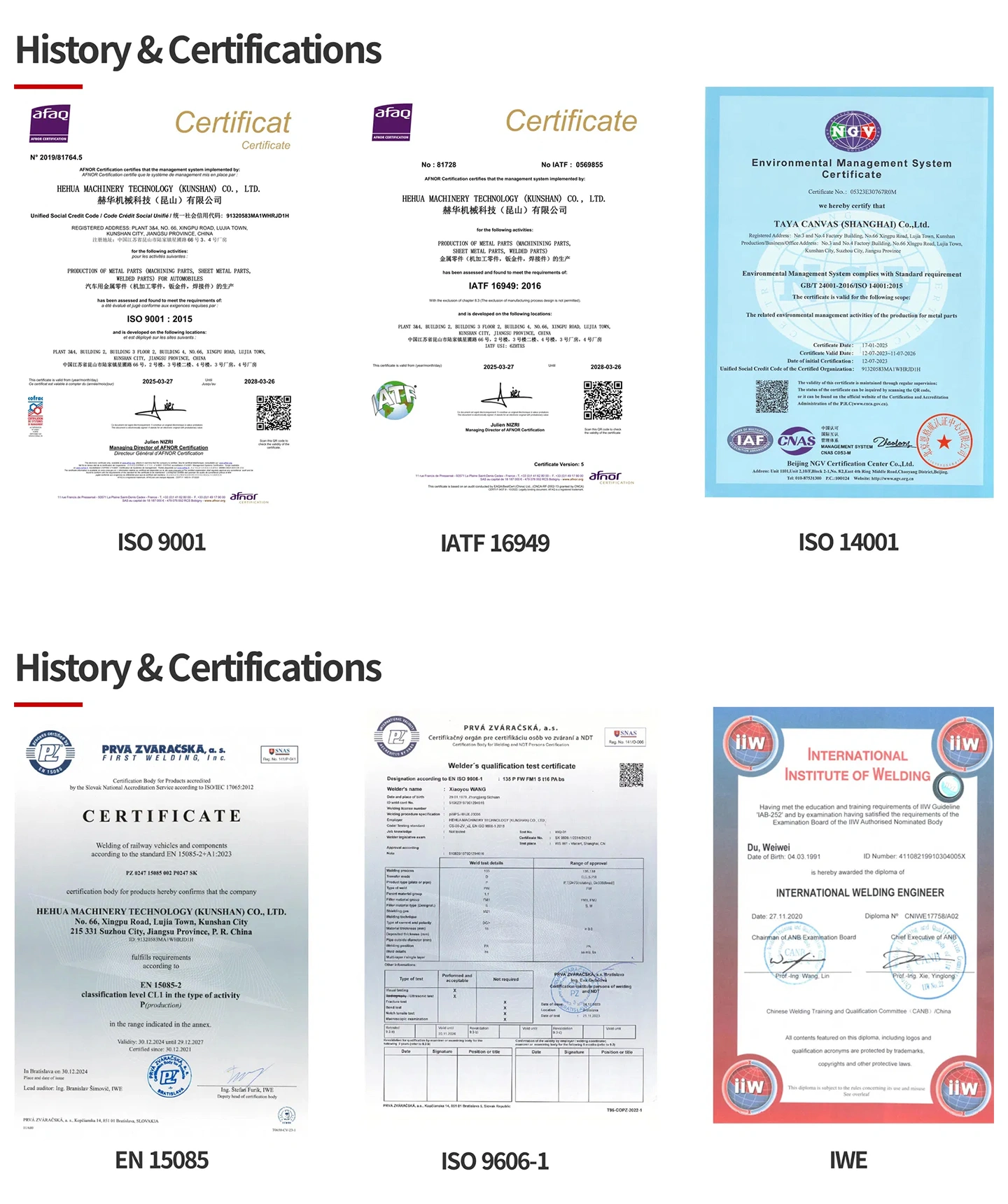

6、 Kualitas dan Sertifikasi
Standar Toleransi Presisi ISO 2768-f
Pengujian Akurasi Benang ISO 6789
Tiga pengukuran koordinat bagian pertama setiap batch+pengukuran online diameter luar batch, dengan data yang diunggah secara otomatis ke MES
Pengukur kekasaran permukaan+pengukur kontur+pengukur kebulatan, Ra ≤ 0,4 µm, laporan pengukuran aktual terlampir
Keandalan Kepercayaan
Pengalaman ekspor selama bertahun-tahun ke pasar global, membuktikan keandalan kami dalam kualitas, logistik, dan kepatuhan.
Manajemen mutu tersertifikasi dan produksi terstandar memastikan hasil yang andal dan dapat diulang untuk setiap pesanan.
Toleransi apa yang bisa Anda capai?
Toleransi standar kami untuk pemesinan CNC adalah DIN-2768-1-f (halus) atau +/- 0,01 mm. Untuk persyaratan presisi tinggi, kami dapat mencapai toleransi seketat +/- 0,005 mm bergantung pada geometri dan material.
Hasil akhir permukaan apa yang Anda tawarkan?
Kami menyediakan layanan perawatan permukaan terpadu, termasuk: As-machined (De-burred) Sandblasting Anodizing (Tipe ll Tipe III) Poles Cermin Poles Powder Coating Pengecatan Pengukiran Laser (Logo/Teks)
Seberapa cepat saya bisa mendapatkan penawaran?
Kirimkan file 3D Anda (STEP/IGES) dan gambar 2D (PDF) kepada kami. Tim teknik kami akan menganalisisnya dan memberikan penawaran terperinci dalam waktu 6-12 jam.
Berapa waktu tunggu tipikal Anda?
Prototipe: 3-7 hari Produksi 10-20 hari Kami juga menawarkan Layanan Ekspedisi untuk proyek-proyek mendesak.
Apakah Anda menyediakan sampel sebelum produksi massal?
Ya, kami selalu menyarankan untuk membuat sampel praproduksi untuk disetujui. Kami akan mengirimkan foto/video atau mengirimkan sampel fisik kepada Anda untuk verifikasi sebelum menjalankan batch penuh.
Bagaimana jika suku cadangnya tidak memenuhi spesifikasi?
Kami memiliki kebijakan Kontrol Kualitas yang ketat. Jika suku cadang tidak memenuhi spesifikasi gambar, kami akan membuat ulang secara gratis atau memberikan pengembalian uang penuh. Kami berdiri di belakang kualitas kami 100%.
Bahan apa yang bisa Anda mesin?
Kami bekerja dengan berbagai macam bahan termasuk: Logam, Aluminium (6061, 7075), Stainless Steel (303, 304, 316), Kuningan, Tembaga, Titanium Plastik: ABS, POM(Delrin), PEEK, Nylon, Polycarbonate. Jika Anda membutuhkan bahan khusus, beri tahu kami.

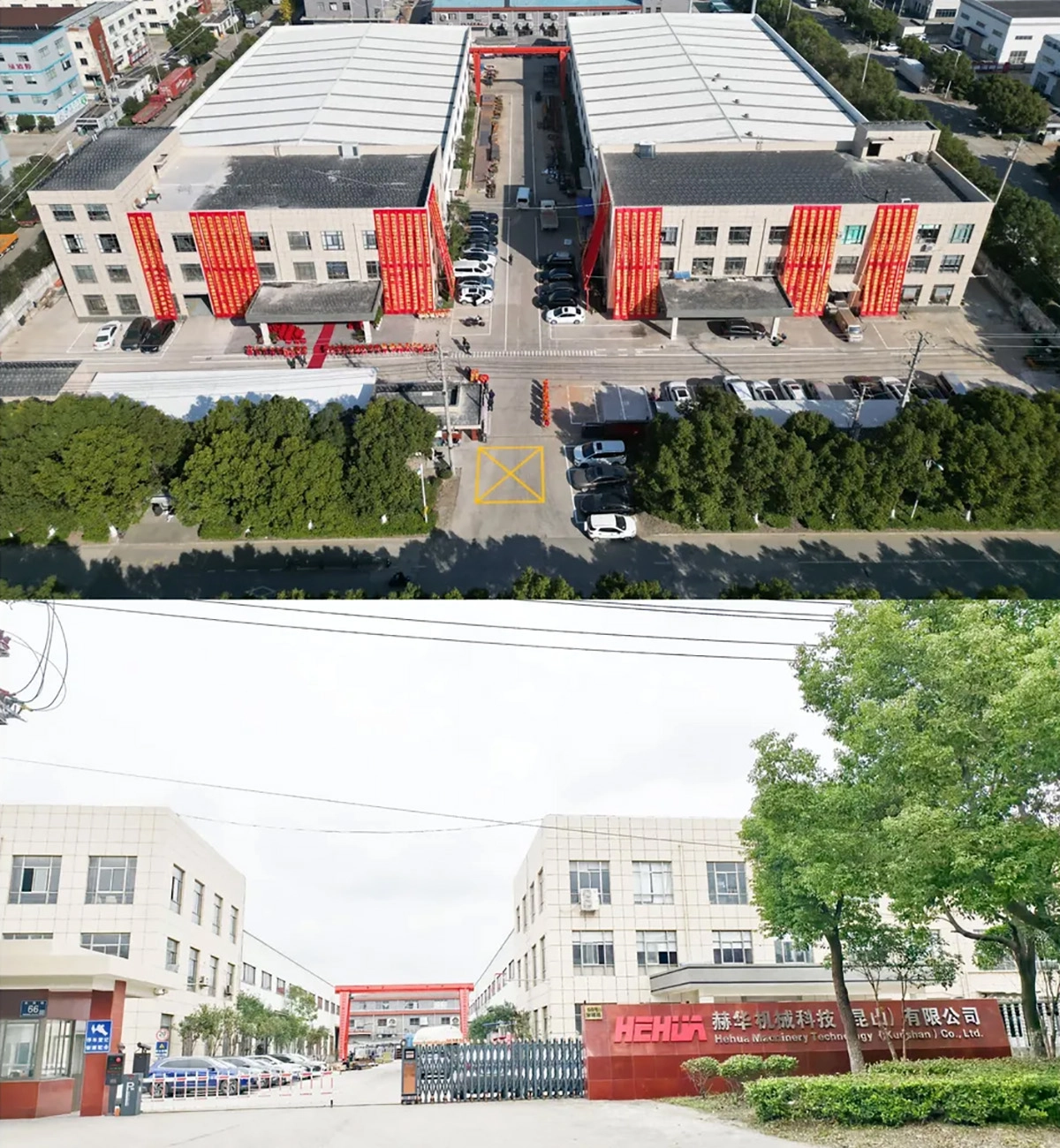

AlamatJalan Xingpu No. 66, Kecamatan Lujia, Kota Kunshan, Gedung Pabrik 3 dan 4
