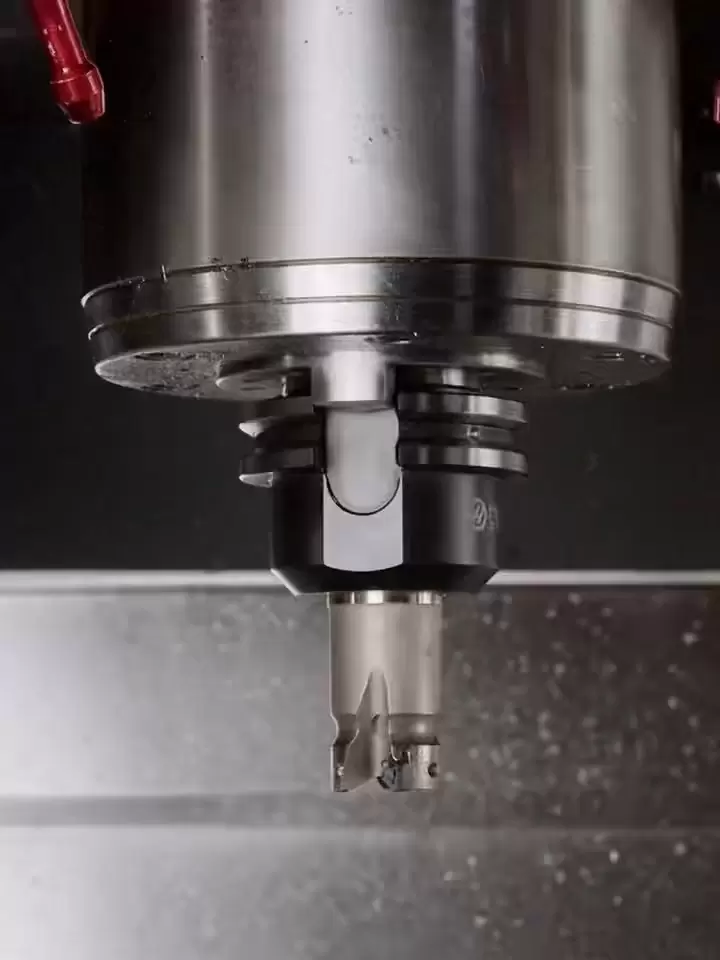

1. Pengenalan Proses | Apa yang dapat diselesaikan oleh penggilingan CNC untuk Anda?
Permukaan kompleks 3D: Penggabungan 3-5 sumbu untuk penjepitan sekali waktu guna menyelesaikan pemrosesan multifaset, menghilangkan kesalahan pembalikan manual.
Pemosisian presisi tinggi: Pengulangan ± 0,01 mm, posisi lubang, rongga, ulir dapat langsung dirakit.
Pemrosesan material keras: Penggilingan kecepatan tinggi CBN yang dikeraskan HRC52, menggantikan penggilingan tradisional, menghemat 30% jam kerja.
Efek cermin: Jalur pisau mengkilap tinggi Ra ≤ 0,4 µm, tidak diperlukan pemrosesan pasca untuk bagian eksterior.
Pengiriman cepat dalam jumlah kecil: Penggantian alat otomatis 24 jam + pengukuran online, mulai dari 1 buah, dikirim dalam 48 jam.
2. Kemampuan
| Barang | Spesifikasi |
|---|---|
| Ukuran Pemesinan Maksimum | 3200×1600×800 mm (Gantry) / 1200×600×700 mm (Vertikal) |
| Akurasi Pemesinan | ±0,01 mm / IT6-IT7 |
| Kekasaran Permukaan | Ra 0,4-1,6 µm (Tergantung Material) |
| Rentang Material | Aluminium, Baja, Baja Tahan Karat, Titanium, Tembaga, Plastik Teknik, Material Komposit |
| Kapasitas Batch | 1-10.000 buah/batch, Waktu peralihan < 15 menit |
3. Peralatan Kami
Mesin Pusat Pemesinan Longmen GMC-3016
Ukuran: 3200 × 1600 × 800 mm, BT50 22 kW.
Cocok untuk penggilingan multi sisi pada casing motor besar dan alas mesin perkakas.
Mesin Pusat Pemesinan Vertikal Mazak VCN-700L × 3
Ukuran: 1200 × 700 × 600 mm, penggerak langsung 12000 rpm.
Pemrosesan aluminium kecepatan tinggi, pembentukan alur berbentuk T/sirip pembuangan panas sekali jadi.
Pusat Pemesinan Horisontal Doosan DHM 6300
Baki ganda 630 × 630 mm, meja putar CNC 0,001 °
Pemrosesan empat sisi komponen tipe kotak, dengan akurasi pengulangan ± 0,005 mm
Mesin perkakas penghubung 5 sumbu Haas UMC-750
Dimensi cetakan: 750 × 500 × 500 mm, ± 120 ° sumbu B.
Impeller, rongga cetakan yang dalam, dan permukaan casing motor WEG yang tidak rata diselesaikan dalam satu kali proses.
4. Studi Kasus Penggilingan | Kasus Aplikasi
Bahan: Lembaran cor aluminium ADC12
Konten pemrosesan: rusuk pembuangan panas, ruang bantalan, permukaan flensa, lubang cincin pengangkat
Kesulitan: Ketebalan heat sink 360° 2 mm, koaksialitas ≤ 0,01 mm
Solusi: Penghubung 5 sumbu UMC-750, metode tiga pisau kasar, semi halus, halus, halus, kompensasi probe online
Hasil: Waktu pemrosesan 18 menit per buah, tidak ada deformasi pada heat sink, pasokan tahunan 120.000 set 0PPM
Bahan: 42CrMo yang dipadamkan dan ditempa HRC32
Fitur: Posisi lubang silang, rongga dalam, dinding tipis 0,8 mm
Hasil: Akurasi posisi 0,02 mm, digantikan oleh penggerindaan CBN keras, menghemat 30% jam kerja.
Bahan: Aluminium 6061-T6
Fitur: Rongga dalam 20 mm, ketebalan rusuk 0,5 mm, ulir M2-M6, total 120
Hasil: Kerataan rongga adalah 0,03 mm, posisi ulir adalah 0,02 mm, dan produksi bulanan adalah 50.000 buah.
5. Kualitas dan Pengiriman
Standar Toleransi Presisi ISO 2768-f
Artikel pertama laporan tiga koordinat untuk setiap batch + inspeksi 10%
Kepala pengukuran online: kompensasi ukuran waktu nyata, CPK≥1,67
Pengiriman 48 jam: penggantian alat otomatis + sistem dua shift 24 jam, pesanan mendesak memerlukan 1 hari untuk produksi sampel
