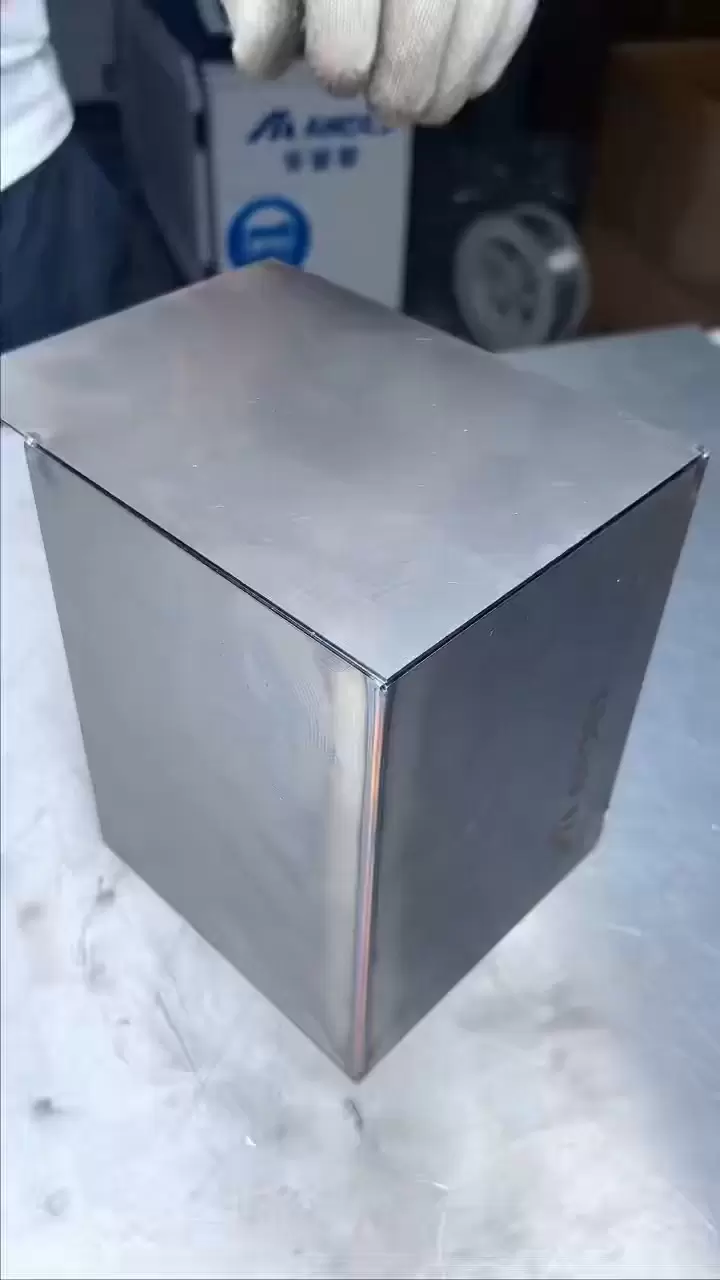

Pengelasan Laser

1. Proses Pengenalan | Masalah apa yang bisa dipecahkan oleh pengelasan laser?

Zona yang terpengaruh panas minimal: pemfokusan laser Ø 0,2-0,6 mm, HAZ ≤ 0,3 mm, deformasi pelat tipis<0,1 mm, tidak memerlukan perataan berikutnya
Rasio aspek tinggi: Efek lubang kunci dengan rasio kedalaman dan lebar 10:1, menembus 0,1-8 mm sekaligus tanpa memerlukan banyak lapisan atau saluran
Lintasan presisi tinggi: Robot enam sumbu+pelacakan jahitan las real-time, akurasi pengulangan ± 0,05 mm, dapat dikontrol lebar jahitan las 0,5-1,5 mm
Siklus kecepatan tinggi: 2-4 m/mnt untuk pelat tipis 1 kW, 1-1,5 m/mnt untuk pelat tebal sedang 3 kW, 3-5 kali lebih cepat dibandingkan TIG tradisional
Kompatibilitas material yang luas: Baja karbon, baja tahan karat, aluminium, tembaga, titanium, dan logam berbeda (baja aluminium, baja tahan karat tembaga) dapat dibentuk sekaligus

2. Kemampuan

Barang	Parameter
Ukuran Bagian Tunggal Maksimum	3500 × 1500 × 800 mm (Jangkauan Lengan Robot)
Ketebalan Pengelasan	0,1 mm – 8 mm (Penetrasi satu sisi)
Jenis Las	Pantat, Fillet, Lap, Melingkar, Jahitan Melengkung 3D
Akurasi Posisi	±0,05 mm (Robot + Pelacakan)
Kualitas Permukaan	Bebas pori-pori & undercut, Ra ≤ 1,6 µm, Siap untuk disikat/dipoles
Kapasitas Batch	1 – 100.000 lembar/batch, pengoperasian terus menerus 24 jam

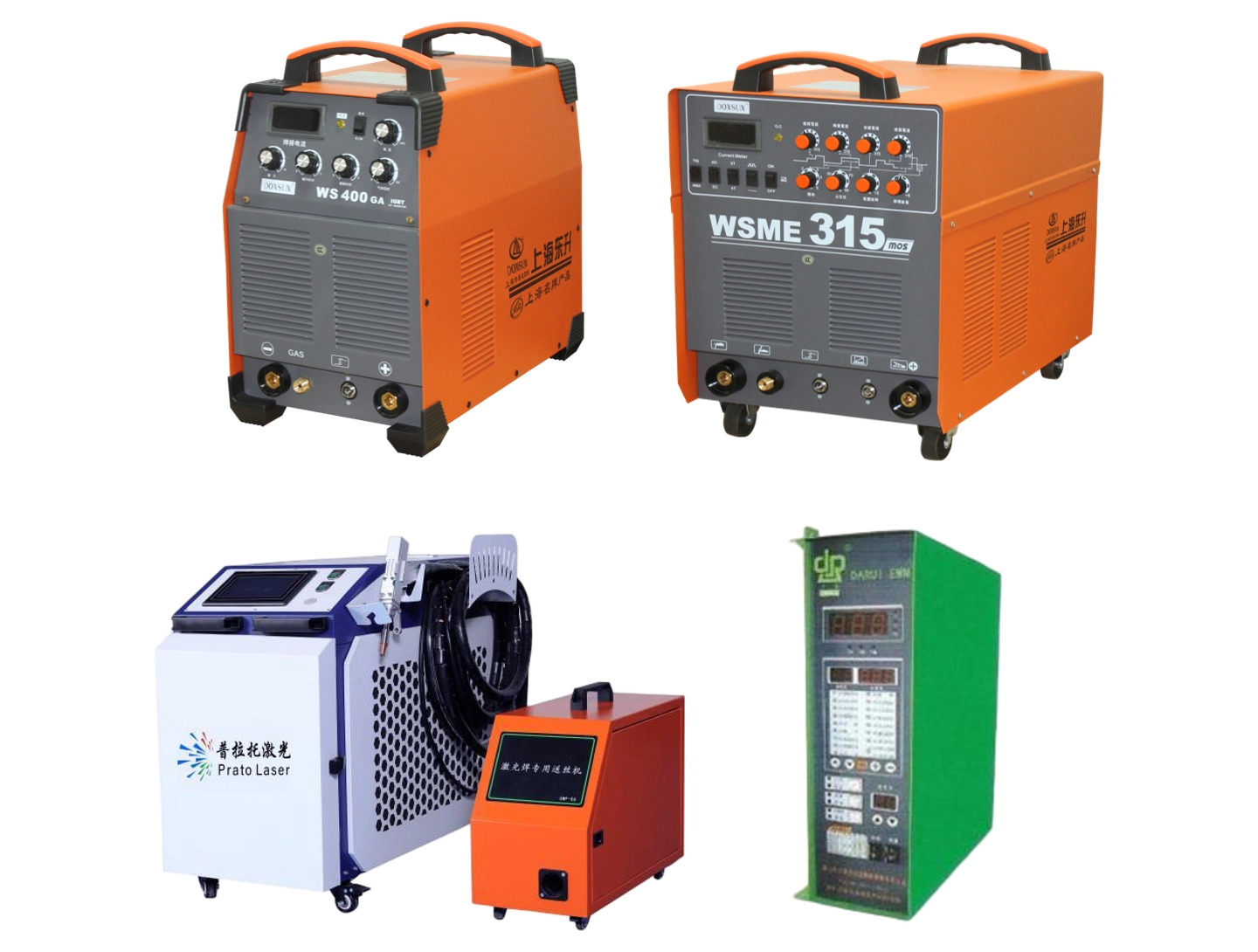

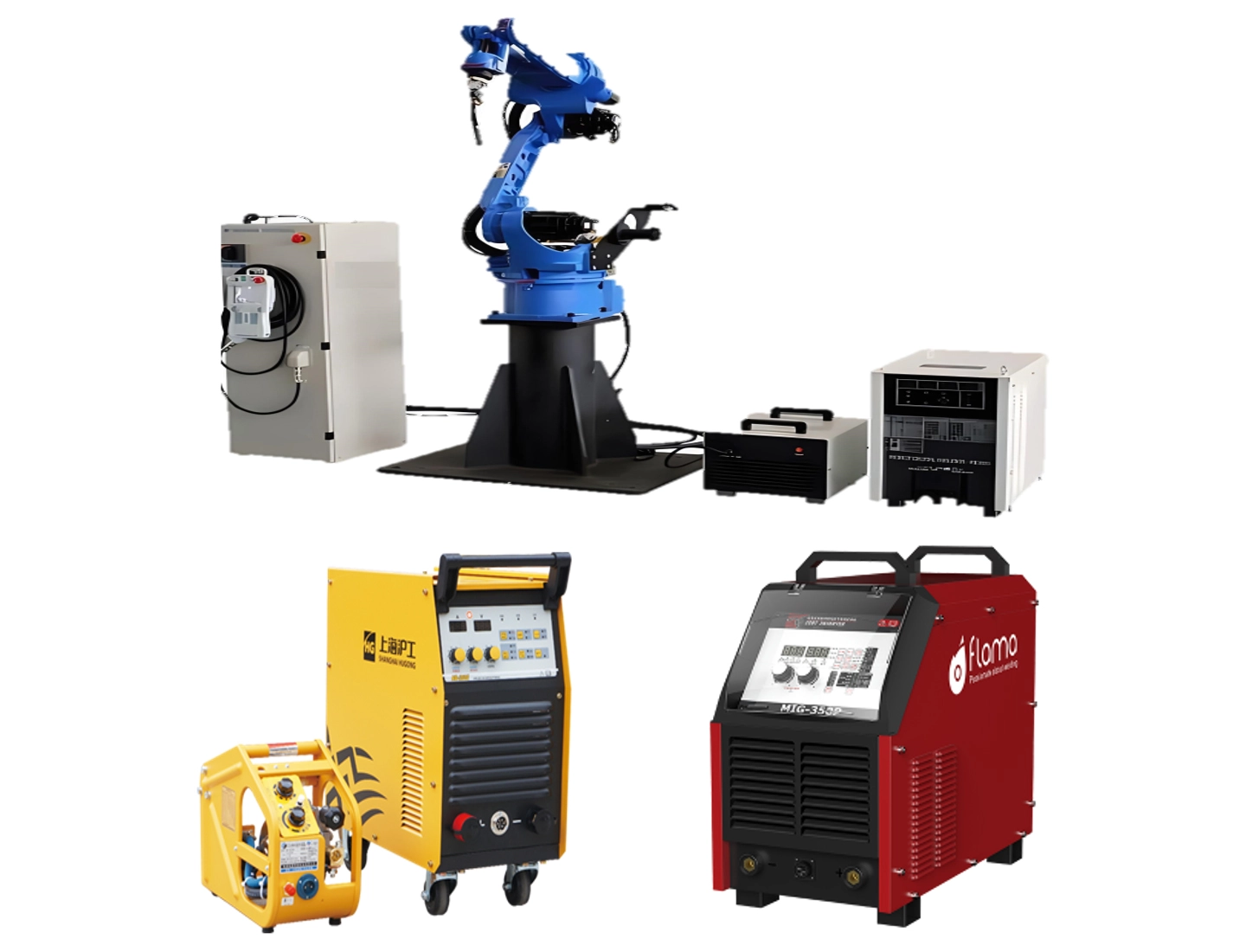

3. Peralatan Kami

Laser serat IPG 6 kW+FANUC M-20iA

Robot enam sumbu, rentang lengan 1811 mm, pengulangan ± 0,02 mm
Cocok untuk jahitan lurus panjang baja tahan karat/aluminium 1-6 mm, dengan kecepatan 1,5 m/mnt

Disk Trumpf 4 kW + KUKA KR30 HA

Lengan dinamis tinggi, pengulangan versi HA ± 0,02 mm, dengan pelacakan jahitan las
Pengelasan khusus bahan reflektif 0,5-4 mm (tembaga, aluminium) tanpa percikan

Kepala pemindaian jarak jauh SCANSONIC 3 kW

Lebar pemindaian fokus 5-58 mm, frekuensi ayunan 1 kHz
Bahan baja aluminium berbeda untuk cincin pintu mobil, dengan lebar putaran 20 mm dan penetrasi pengelasan satu kali

Pengelasan laser genggam berayun 1500 W

Ukuran titik dapat disesuaikan dari 0-5 mm, cocok untuk perbaikan pengelasan prototipe dan verifikasi artikel massal pertama.
Skenario tanpa perlengkapan, pergantian<5 menit

4. Studi Kasus Pengelasan Laser | Kasus Aplikasi Khas

Kasus 1 | Penyegelan cangkang aluminium untuk baterai energi baru

Bahan: profil ekstrusi 6061-T6, ketebalan dinding 2 mm

Jahitan las: sambungan sudut kontinu di semua sisi, dengan panjang total 1,2 meter

Tantangan: Penyegelan ≤ 1 × 10 ⁻⁶ Pa · m ³/s, deformasi ≤ 0,1 mm

Solusi: laser serat 6 kW, kepala pemindai berayun 20 mm, kecepatan 1,2 m/mnt

Hasil: Tingkat kelulusan pertama adalah 99,5%, deteksi kebocoran spektrometri massa helium berhasil, dan 120.000 lembar diproduksi per bulan

Kasus 2 | Pengelasan berbeda baja tahan karat tembaga dari pelat dingin pendingin 5G

Bahan: pelat dasar tembaga 3mm + penutup atas baja tahan karat 1mm

Jahitan las: Jahitan las tertutup kisi, jarak kisi 8mm

Solusi: Disk 4 kW, timah Cu+pengikut baja tahan karat, loop tertutup daya real-time

Hasil: Kekuatan tarik dan geser ≥ 180 N/mm, ketahanan termal menurun 15%, dan tidak ada kebocoran dalam batch 500.000 lembar

Kasus 3 | Alat Kesehatan Tabung Dinding Tipis Paduan Titanium

Bahan: Ti-6Al-4V Tebal dinding 0,2 mm, diameter Φ 8 mm

Jahitan las: penyambungan jahitan melingkar, tidak memerlukan perubahan warna oksidasi

Solusi: laser 3 kW+ruang argon lokal, kandungan oksigen<50 ppm

Hasil: Lapisan las berwarna putih keperakan, kuat tarik ≥ 950 MPa dan umur lelah 10 kali lipat

5. Kualitas dan ketertelusuran

Sertifikasi Proses Pengelasan Laser ISO 15614-11
Visi online: fotografi real-time lebar las, offset, dan undercutting, penandaan cacat secara otomatis
Pengukiran kode QR: nomor tungku+nomor tukang las+daya+kecepatan, pindai kode untuk ketertelusuran penuh
Setiap batch: bagian pertama metalografi+tarik+pembengkokan, inspeksi penampilan 10% untuk produksi massal

Pertanyaan Umum HEHUA

Keandalan Kepercayaan

Pengalaman ekspor selama bertahun-tahun ke pasar global, membuktikan keandalan kami dalam kualitas, logistik, dan kepatuhan.

Manajemen mutu tersertifikasi dan produksi terstandar memastikan hasil yang andal dan dapat diulang untuk setiap pesanan.

Toleransi apa yang bisa Anda capai?

Toleransi standar kami untuk pemesinan CNC adalah DIN-2768-1-f (halus) atau +/- 0,01 mm. Untuk persyaratan presisi tinggi, kami dapat mencapai toleransi seketat +/- 0,005 mm bergantung pada geometri dan material.

Hasil akhir permukaan apa yang Anda tawarkan?

Kami menyediakan layanan perawatan permukaan terpadu, termasuk: As-machined (De-burred) Sandblasting Anodizing (Tipe ll Tipe III) Poles Cermin Poles Powder Coating Pengecatan Pengukiran Laser (Logo/Teks)

Seberapa cepat saya bisa mendapatkan penawaran?

Kirimkan file 3D Anda (STEP/IGES) dan gambar 2D (PDF) kepada kami. Tim teknik kami akan menganalisisnya dan memberikan penawaran terperinci dalam waktu 6-12 jam.

Berapa waktu tunggu tipikal Anda?

Prototipe: 3-7 hari Produksi 10-20 hari Kami juga menawarkan Layanan Ekspedisi untuk proyek-proyek mendesak.

Apakah Anda menyediakan sampel sebelum produksi massal?

Ya, kami selalu menyarankan untuk membuat sampel praproduksi untuk disetujui. Kami akan mengirimkan foto/video atau mengirimkan sampel fisik kepada Anda untuk verifikasi sebelum menjalankan batch penuh.

Bagaimana jika suku cadangnya tidak memenuhi spesifikasi?

Kami memiliki kebijakan Kontrol Kualitas yang ketat. Jika suku cadang tidak memenuhi spesifikasi gambar, kami akan membuat ulang secara gratis atau memberikan pengembalian uang penuh. Kami berdiri di belakang kualitas kami 100%.

Bahan apa yang bisa Anda mesin?

Kami bekerja dengan berbagai macam bahan termasuk: Logam, Aluminium (6061, 7075), Stainless Steel (303, 304, 316), Kuningan, Tembaga, Titanium Plastik: ABS, POM(Delrin), PEEK, Nylon, Polycarbonate. Jika Anda membutuhkan bahan khusus, beri tahu kami.
